六、绕组数据与槽满率

   基本型式
       绕组种类: 两绕组正交
       相间夹角: 90

   主相数据
       主线绕组型式: 第一类绕组

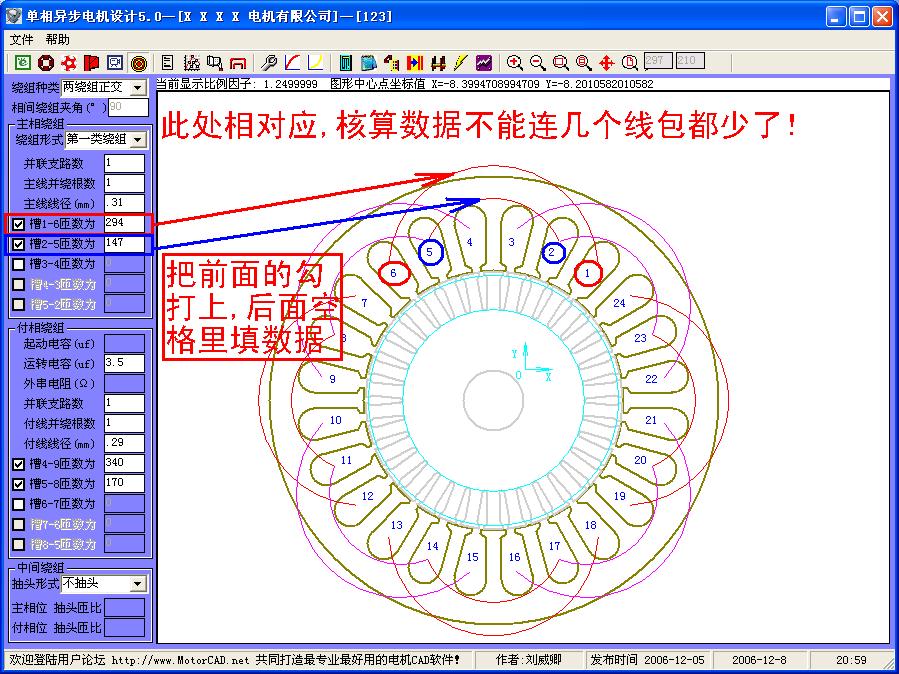

       主线并联支路数: 2----->错误,应为1
       主线并绕根数: 2----->错误,应为1
       主线直径(mm) .31
       槽1-6匝数为294
       槽2-5匝数为   ----->错误,应把前面的勾打上,填入147
       槽3-4匝数为
       槽4-3匝数为
       槽5-2匝数为

   付相数据
       起动电容: 3.5
       付线绕组型式: 第一类绕组
       (与主绕组型式一致)
       付线并联支路数: 2----->错误,应为1
       付线并绕根数: 2----->错误,应为1
       付线直径(mm) .29
       槽4-9匝数为340
       槽5-8匝数为   ----->错误,应把前面的勾打上,填入170
       槽6-7匝数为
       槽7-6匝数为
       槽8-5匝数为
