[推荐]新手入门教程(图片较多,请慢慢打开)

2006-12-8 19:54:00 来源:南牛公司原创 作者:管理员 点击:10592

以下是网友计算单中输入的数据,结合图片说明正确操作方法:

用您的软件计算的,不知为什么相差这么大,请您告诉我好吗?

刘威卿单相异步电机设计CAD系统5.0

    [123]电磁设计计算单2006-12-8

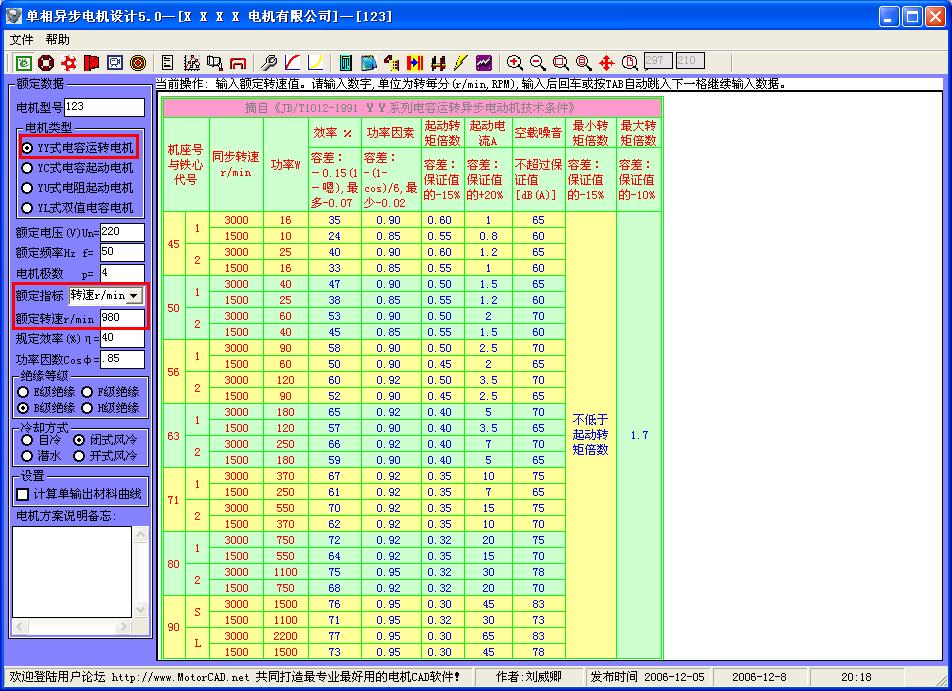

一、电机额定数据

   电机型号:123

   电机类型:YC式电容起动电机---->此处输入错误,应该是YY式电容运转电机

   额定电压(V)220

   电源频率(Hz)  50

   电机极数p=4              针对此电机,因为工作点转速很低,(正常的在1400r/min左右)

   额定指标:输出功率W60---->额定指标点应该选择转速,数字输入980r/min

   规定效率(%)40---->如果是校核计算,效率可以随便输入一个数字,并不影响计算结果

   规定功率因数:.85---->如果是校核计算,功率因素可以随便输入一个数字,并不影响计算结果

   绝缘等级:B级绝缘

   冷却方式:闭式风冷---->如果是校核计算,可以不管此项,不影响计算结果

如果是新设计电机,则要对效率.功率因素.冷却方式(影响到软件默认的热负荷)正确输入.
