3.4 核算变频特性
在特殊条件下，普通电机配上变频器也可以当做变频电机使用。因此，变频电机的电
磁方案设计跟普通电机基本相同，只是要注意：
定子绕组方面：变频电机高频高压时的绝缘、低速时的散热、高频时的集肤效应等问
题。在满足生产工艺要求的前提下，在选择电磁方案时，变频电机的线径尽可能的小，并
绕根数尽可能多。
转子方面：尽可能的采用平底槽或梨形槽，不需要采用深槽，因为不需要牺牲运行性
能来改善起动性能。
核算电机的变频特性步骤如下：
第一步，打开或设计电机方案。如果原来的方案线径很粗，则尽可能的改成多根并绕。
第二步，在【设计向导】-【变频特性核算】中，设置变频器 V-f 曲线和负载，点【变

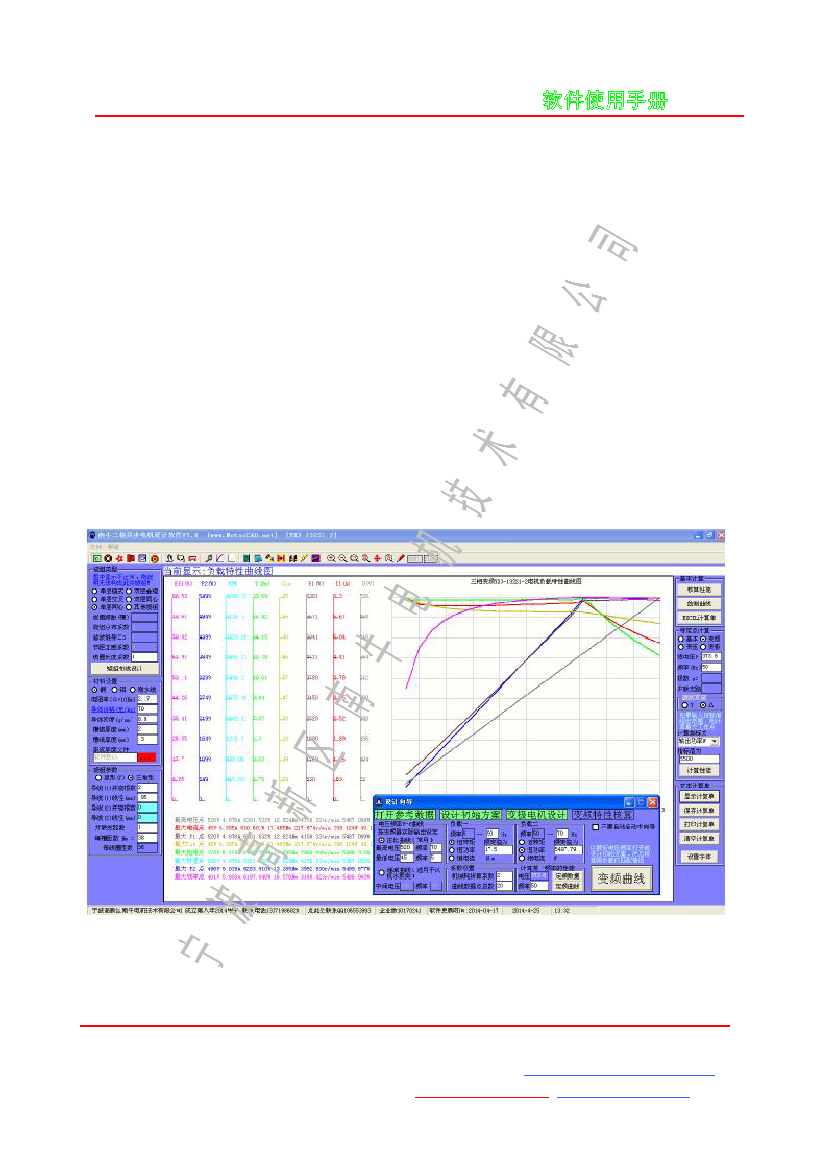

频曲线】即可规定负载特性下的核算变频曲线。下图是前段为恒扭矩、后段为恒功率的变
频特性曲线。
有一些负载随转速改变的场合，变频器电压频率 V-f 曲线可以设置为【递减曲线】，此
时，负载是转速的函数，可以设置为转速的指数次方,软件默认是 3 次方，用户可以更改使
之与实际负载相符。当指数设置为 0 时，实际上就变成了恒定的负载。
