3.3 快速设计单绕组双速电机
第一步，得到单绕组变极电机的初始方案。可以用【设计向导】打开参考数据，或者
设计初始方案。也可以自己输入电机数据作为变极电机的初始方案。
初始方案的主要意义是确定材料和铁芯尺寸，包括定转子尺寸、槽数、槽型、铁芯长、
气隙宽度等等。在初始方案中与定子绕组相关的数据不影响设计的最终结果。

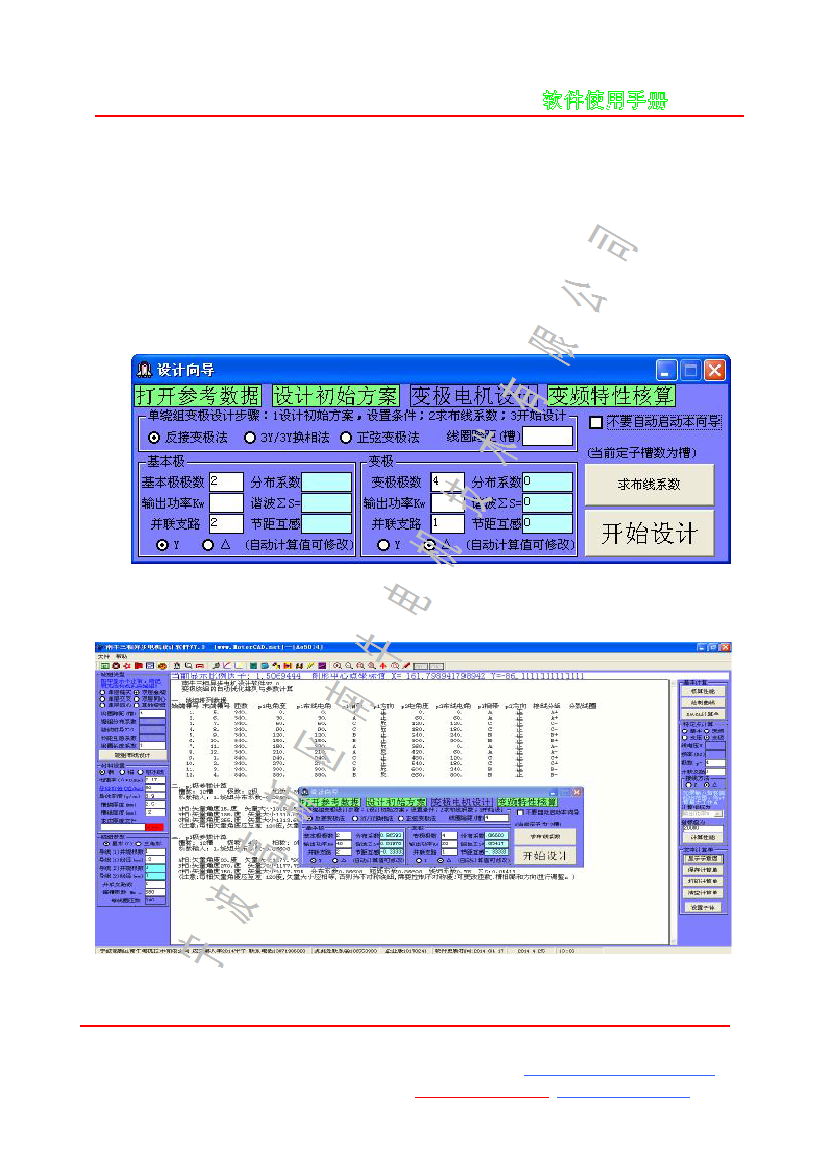

第二步，在【设计向导】的【变极电机设计】页面，如下图：
在基本极和变极框中分别输入极数、功率、并联支路、接法，软件会自动选择变极方法和线圈跨
距，（一般软件自动选择的就可以了，但用户也可以更改，）然后点【求布线系数】按钮，得到单绕组
变极电机的布线方案，及其相关系数。如下图
说明：一 般 情况下，永磁电机转子的极数是固定的，因此无法变极。但在特殊情况下，
永磁电机转子极数也是可以改变的，所以单绕组双速变极也是可以实现的。
