4.5.2 常规外转子冲片设计

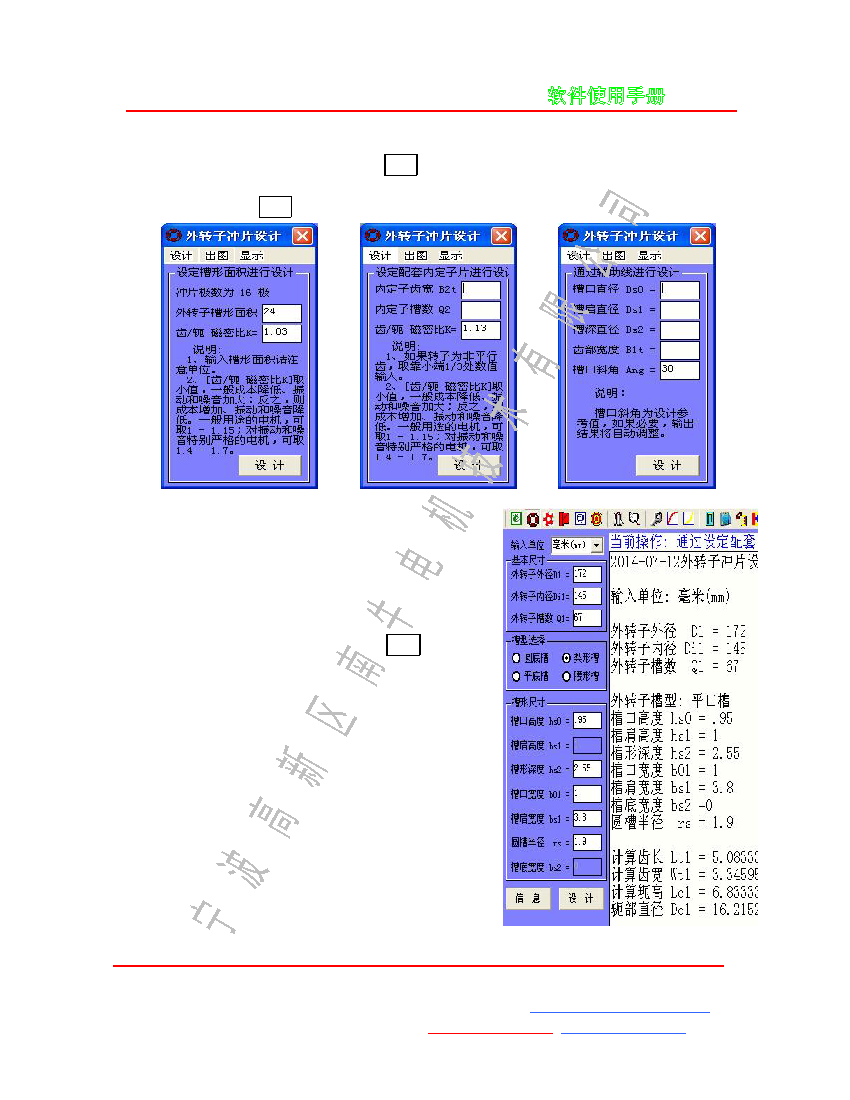

点击外转子冲片数据页面底部的设计按钮，即可弹出如下左边第一图所示定子冲片
设计对话框。点设计菜单中的 3 种辅助设计方法，弹出如下 3 图所示界面，按软件提示
输入相关数据后按设计按钮即可。
所设计的外转子冲片，数据显示在主界面的数
据区，可以通过出图菜单创建 DXF 文件。图形显示
在主界面的显示区，可以通过显示菜单进行控制，
也可以通过主界面工具按钮操作。
4.5.3 外传子冲片信息
点击外转子冲片数据页面底部的信息按钮，即
可弹出定子冲片的各种计算信息。如右图所示。
