4.26.2 同步运行性能曲线和性能计算
在曲线生成方式设置区选择[计算同步运行性能曲线],点 击 下 面的按钮[计算数据点
并绘制曲线],即可得到同步运行性能曲线。
软件默认情况下只计算工作区的同步运行性
能,如果横坐标选择【功角】,可以计算 0-180 功角区间的所有同步运行性能。
4.26.3 异步起动性能曲线和性能计算

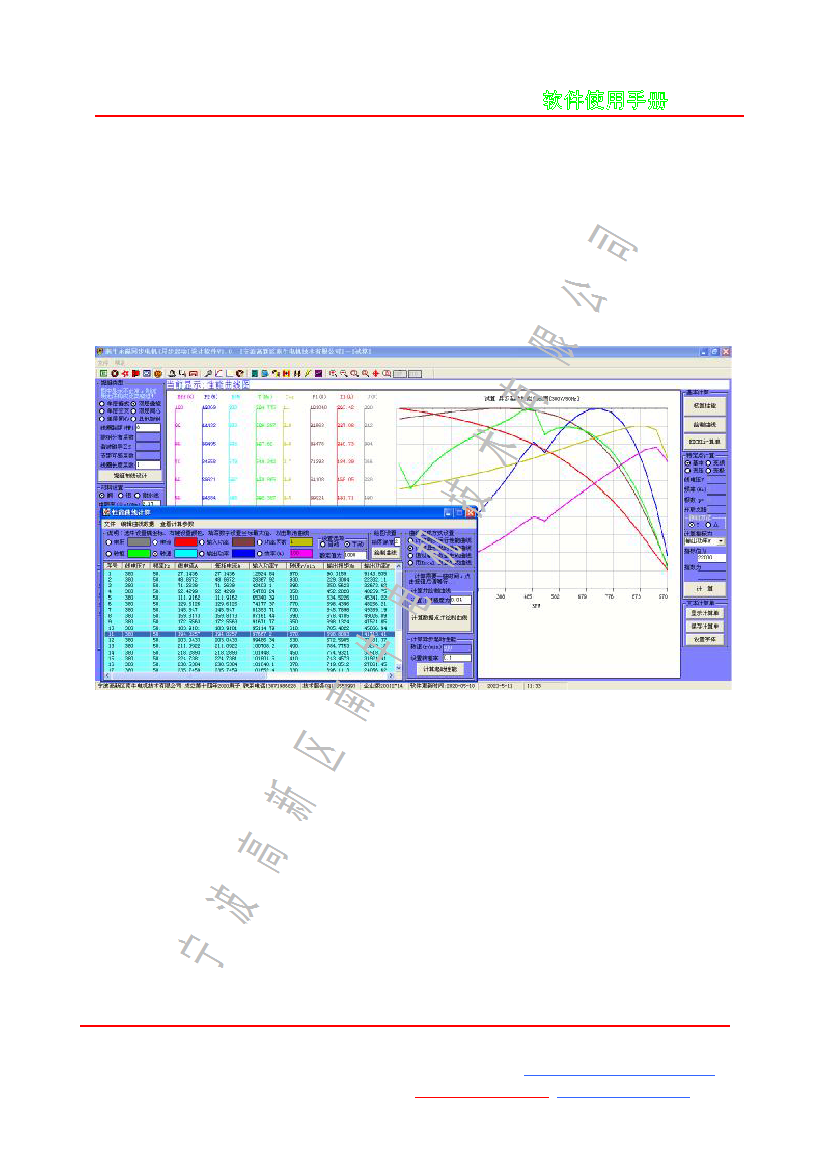

在曲线生成方式设置区选择[计算异步起动性能曲线],点 击 下 面的按钮[计算数据点
并绘制曲线],即可得到异步起动性能曲线。输入某一转差率,点 击 按 钮 [ 计算起动性能],
还可以计算此转速下的具体性能曲线。如下图所示:
4.26.4 输入数据绘制曲线
在曲线生成方式设置区选择[通过输入数据生成曲线],或[用 EXCEL 数据生成曲线]
即可按数据绘制曲线。
