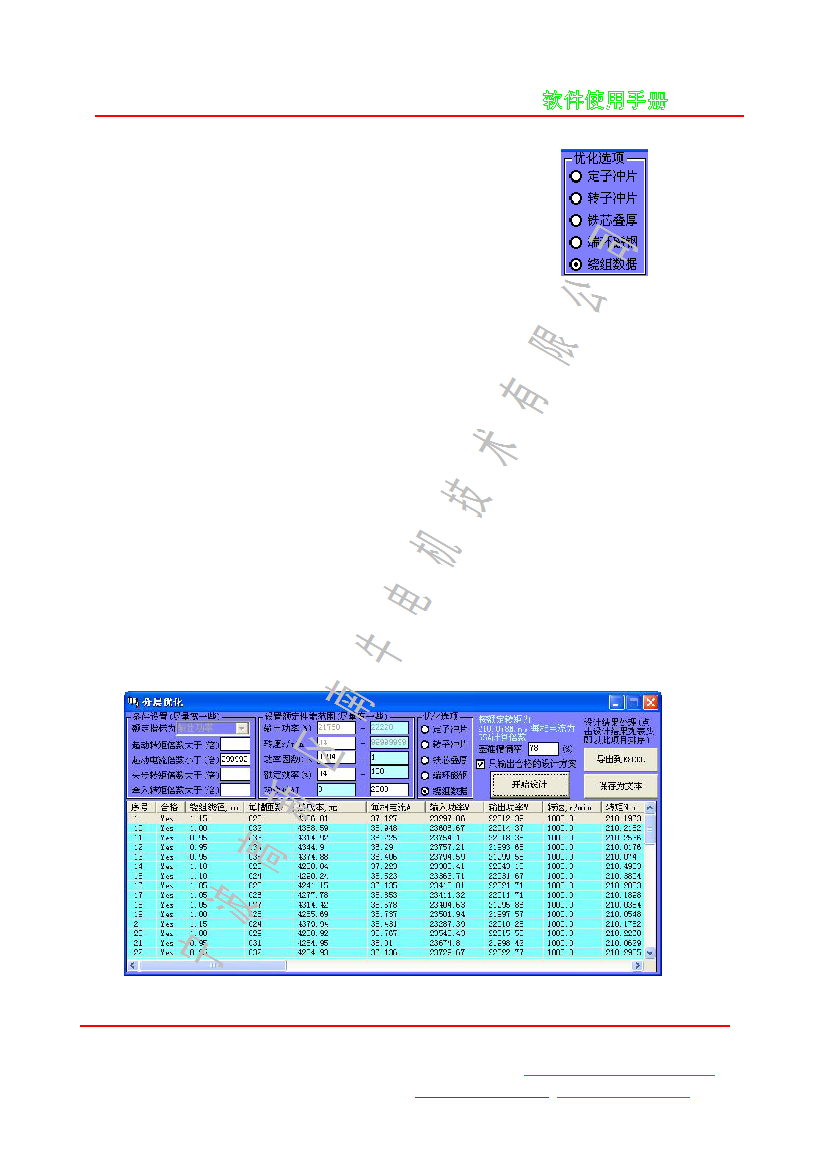

4.11.2 功能选择
分层优化
页面上部中间,可以进行优化
设计功能的选择,如右图所示。依此选择可以
自动设计定子冲片、转子冲片、铁芯高度、端
环磁钢、绕组数据,按照软件提示操作即可。
冲片最优设计原理:
当槽面积一定时,可以有不同的槽宽和槽深,(也就是齿宽和轭宽不同),通过对不同
组合进行计算,得到的安匝数(也就是激磁磁势)最小时为最优冲片,因为安匝数最小的冲
片所需要的绕组匝数最少,而安匝数最小的冲片槽宽和槽深的组合是唯一的。也 就 是 说 ,
当 槽 面 积 一 定 时 , 最优的槽宽和槽深组合只有一种。
定转子冲片的槽宽和槽深是对电机性能、成本影响很大,采用传统的设计方法,凭
经验数值试算几次,得到的结果虽然可行,但往往并非最佳。应用本软件对市场上很多
冲片核算,结果表明,绝大多数还有较大优化的余地,可以在保持原来性能的基础上,
节省用铜 10-45%,可以产生很大的效益。
4.11.3 结果处理
设计完成后,可以:
1 点击列表头可以此项目数值的第一位排序,点一下从大排到小,再点一下从小
排到大。比如在[序号]两个字上点击鼠标,其排列结果如下图所示
2 可以拖动横向或纵向的滚动条,查看所有项目的数据。
3 选择其中一行用鼠标双击之,可以将设计结果输到主界面,并打出设计计算单。
4 将设计结果导出到 EXCEL,或者保存为文本文件。
