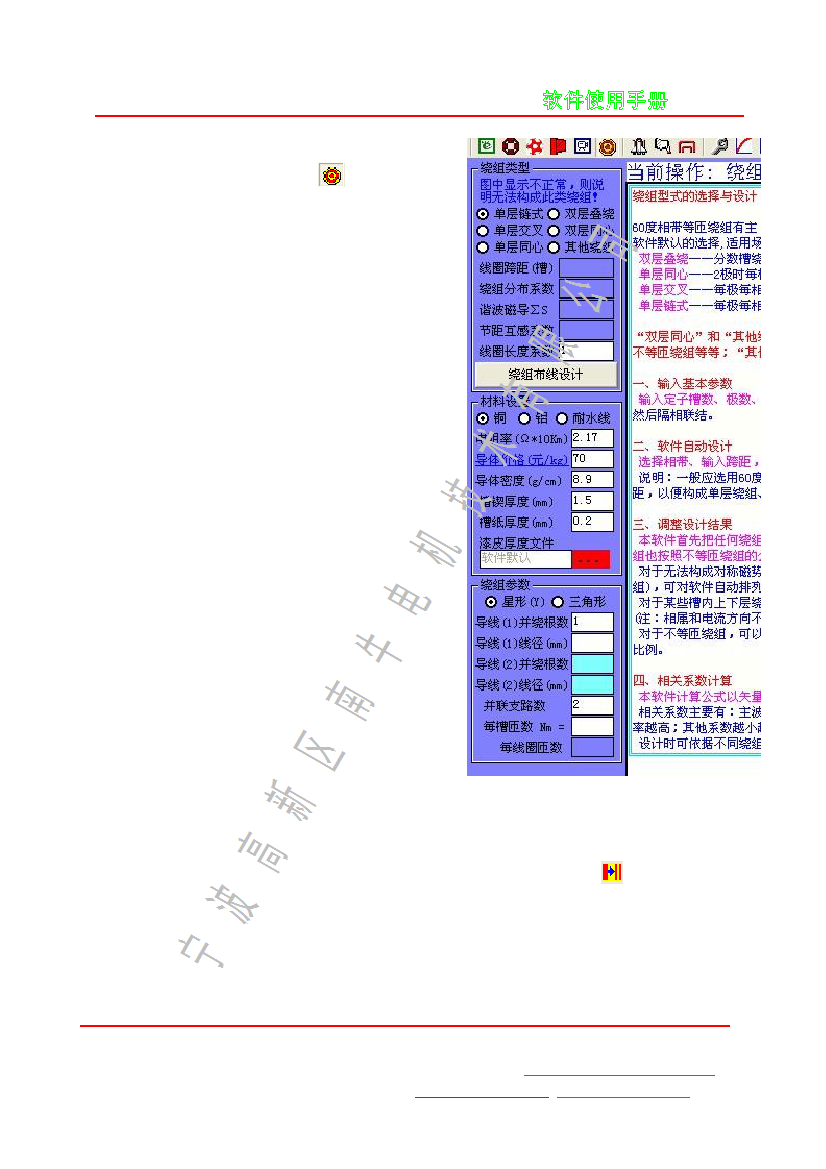

4.9 绕组设置与参数
打开软件，点击工具按钮 ，即可弹出绕组
设置与参数数据页面。
绕组设置：
1 绕组类型：软件会根据槽数极数自动选择，
用户也可以自己更改，如果绕组图形显示不正常，
则说明无法构成此类绕组。
将双层同心绕组的小圈匝数设置为 0，则可以
构成【单双层绕组】
2 线圈跨距："双层叠绕"和"其他绕组"需
要输入跨距，其他类型的绕组不需要跨距。单位
为槽。
3 绕组系数：一 般无须输入，由软件自动计算。
选择"其他绕组"时，可手工输入 3 个系数
4 线圈长度系数：正常长度为 1，比正常的长
（比如潜水电机等等绕组端部较长的）则输入大
于 1 的数，反之输入小于 1 的数。
5 绕组布线设计：可以设计各种自定义绕组
材料设置：
按软件提示输入，如计算的电阻或重量和实
际不符合，可修正输入的电阻率或密度。在同一
种工艺条件下，一个规格的电机计算准确，那么
在派生设计其他规格时也能计算准确。
绝缘材料按实际输入。会影响到有效槽面积
的计算，进而影响到槽满率的计算。
绕组参数：
1 接线方式按实际选择。普通用途的电机一般大于 4Kw 的电机为三角形(△)接法，
小于于 4Kw 的电机为星形(Y) 接法；变频电机一般宜采用星形(Y)接法。
2 并绕根数和线径：对于电流较大的电机，如果采用 1 根导线的话，需要比较大
的线径，工艺性差，因而可以采用多根并绕。可以采用线径换算工具 进行换算。如
果只采用一种规格的导线，那么导线(2)可以留空白。
3 并联支路数：小功率电机一般为 1 路，功率比较大时可以等于电机极数。
3 每槽匝数：按实际输入，特殊绕组时可以输入小数进行计算。
4 每线圈匝数：显示为"大小包"时，可点【绕组布线设计】，软件可自动排列大
小包的匝数；显示为"不能用"时，请修改设计，一般奇数修改成偶数就可以了。
