4.8 铁芯结构与材料

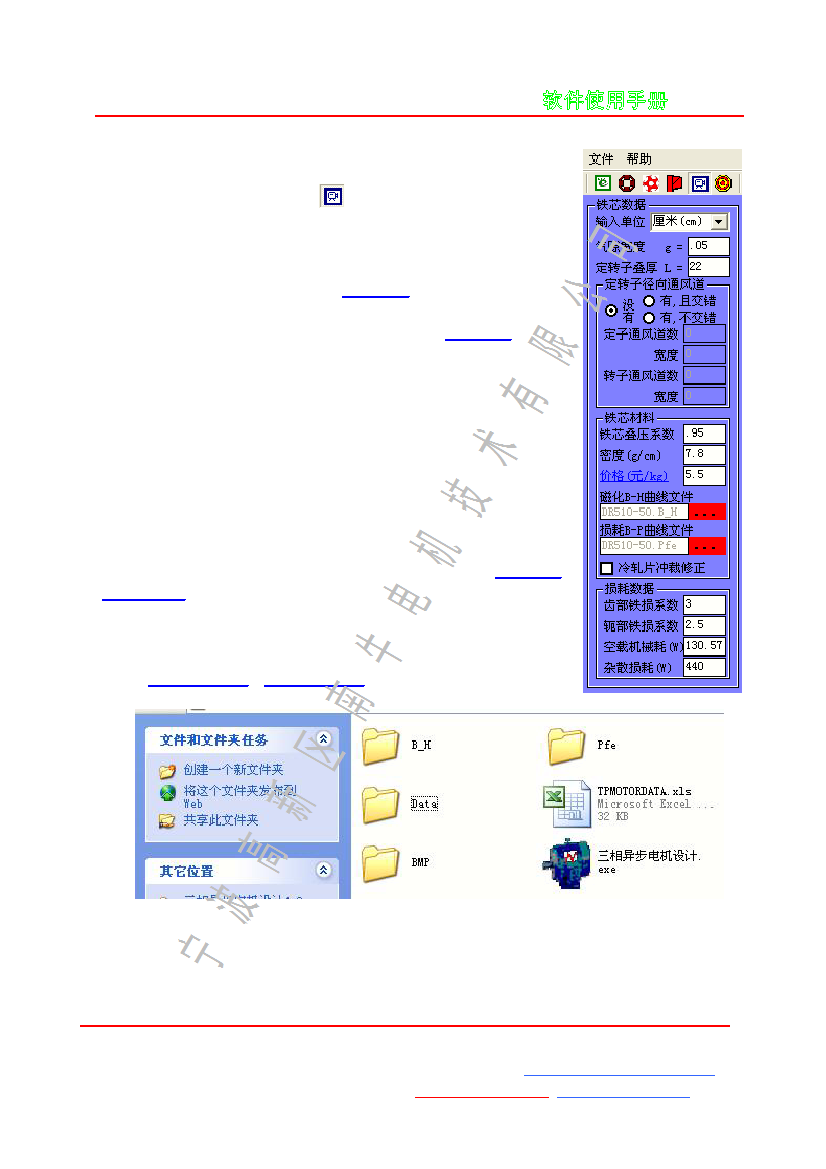

打开软件,点击工具按钮 ,即可弹出如右下图所示铁芯
结构与材料数据页面。
注意事项:
1 如果无法输入数据,请 参 考
额定数据
页面中的"首先提示"
2 在输入数据过程中,可以点绘制电机结构图的相关按纽。
如果输入数据有错误,图形中会显示出来。
参看
转子冲片
数据输
入图示说明
输入说明:
1 输入单位 (气隙和叠厚的单位) :可以选择毫米(mm)、
厘米(cm)、英寸(in),一般按照软件默认的毫米(mm)即可,以
便和其他 CAD 制图软件单位统一,对照图纸时数字上更直观。
2 气隙宽度:指定转子之间的间隙(单边)。
3 定转子叠厚:按实际输入,
或者留空白
,以后在
自动设计
与优化计算
中让软件自动设计。
4 叠压系数:0.92-0.98,按材料质量选取。
5
磁化曲线文件
损耗曲线文件
必须放入与软件同一目录
下的 B_H 文件夹和 Pfe 文件夹,软件才能读取数据进行计算。这是软件读取数据的
规定路径。用户可以点有三个黑点的红色按钮,打开所要曲线文件到当前设计中。
6 其他:请参考软件中提示信息,软件中的提示信息内容非常详细,请注意阅读。
