4.6 转子冲片
南牛电 机技术 有限公 司
4.6.1 输入数据注意事项

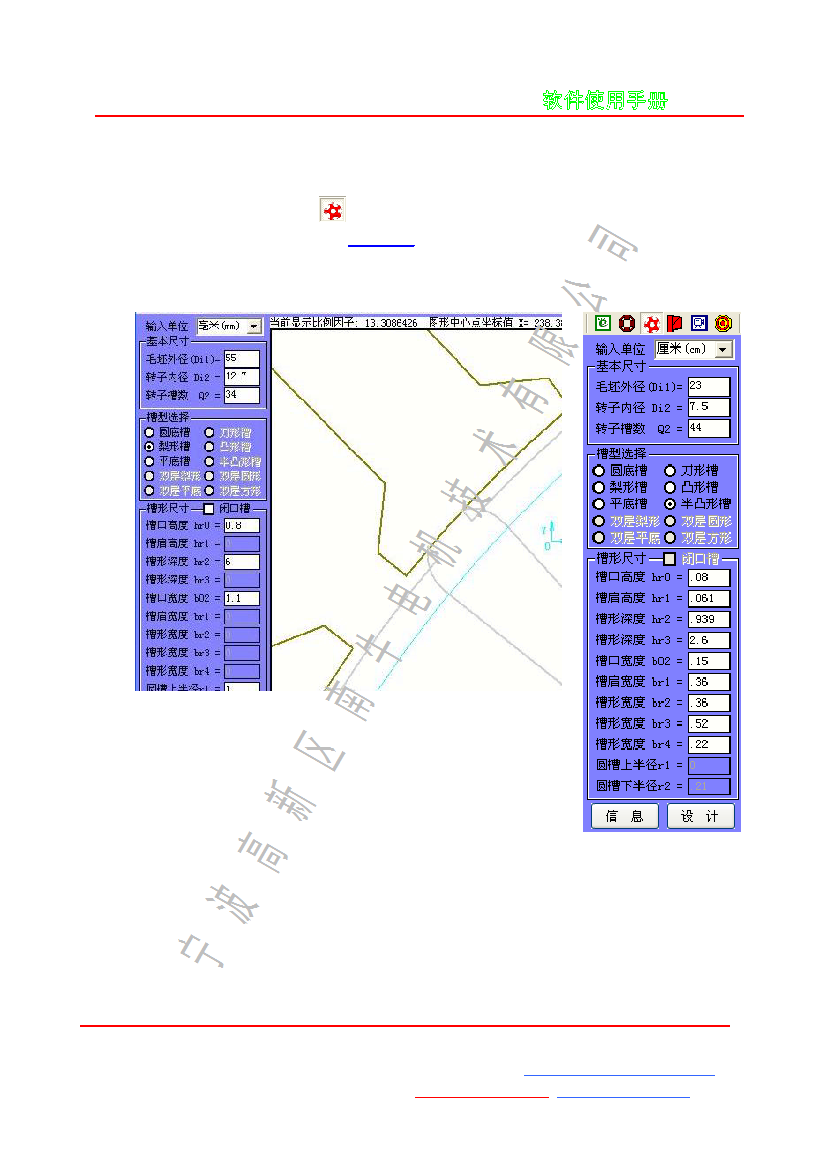

打开软件，点击工具按钮 ，即可弹出如右下图所示转子冲片数据页面。注意：
1 如果无法输入数据，请参考
额定数据
页面中的"首先提示"
2 在输入数据过程中，可以点绘制电机结构图的相关按纽。如果输入数据有错误，
图形中会显示出来。如下图所示
2 输入单位：可以选择毫米（mm）、厘米(cm)、英寸(in)，
一般按照软件默认的毫米（mm）即可 ，以便和其他 CAD 制图软件
单位统一，对照图纸时数字上更直观。
3 转子外径：此处是输入冲片的尺寸，为 未 加 工 的 转 子 外 径 ，
应 与 定子内径完全一致。如果此数值改动，定子内径也自动变化。
4 转子内径：为轴外径尺寸。
5 转子槽数：参考软件提示信息，根据经验输入。
6 槽型选择：选择圆底槽、梨形槽或平底槽。
如果槽型并不是这三种之一，则需要适当折算才能计算，保 持 槽 面 积 和 齿宽都不变，
将其折算成相近的槽形。当然这样做是近似计算，但一般误差并不大，在工程实践上是
可以接受的。
7 闭口槽：如果是闭口槽，在其中打勾选中即可。一 般 闭 口 槽转子的槽形为梨形槽。
8 其他尺寸：按照软件图片提示输入即可。注意是输入冲片尺寸，为 未 加 工 的 尺寸。
