4.5 定子冲片
南牛电 机技术 有限公 司
4.5.1 输入数据注意事项

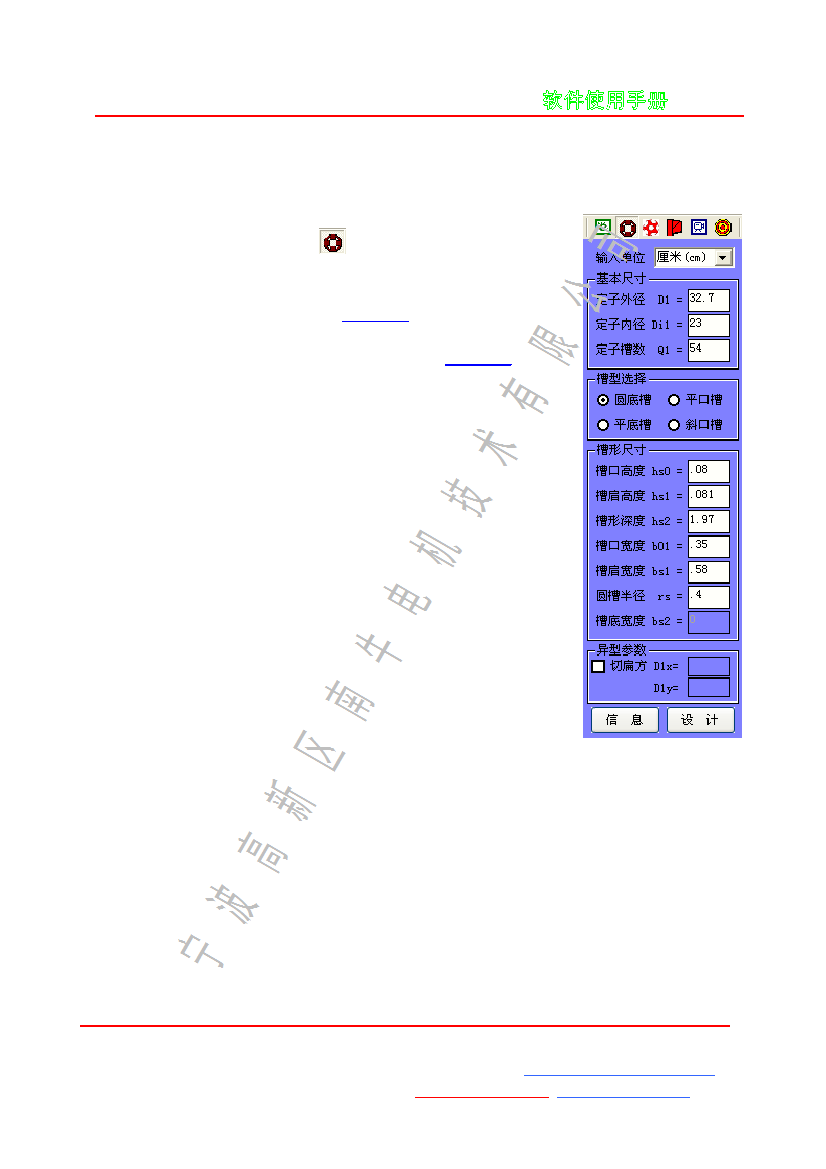

打开软件,点击工具按钮 ,即可弹出如右图所示定子冲
片数据页面。
注意事项:
1 如果无法输入数据,请 参 考
额定数据
页面中的"首先提示"
2 在输入数据过程中,可以点绘制电机结构图的相关按纽。
如果输入数据有错误,图 形 中会显示出来。参看
转子冲片
数据输
入图示说明
3 输入单位:可以选择毫米(mm)、厘米(cm)、英寸(in),
一般按照软件默认的毫米(mm)即可 ,以便和其他 CAD 制图软件
单位统一,对照图纸时数字上更直观。
4 定子外径:此处应注意电机结构的对电磁性能的影响,如
有影响则需要适当折算:
A. 如果工艺槽孔开在对应齿中心且靠近定子外圆,一般对
电磁性能无影响,定子外径按定子圆形直径机械尺寸直接输入。
B. 如果工艺槽孔开在轭部靠近槽的位置,定子叠压采用铆
钉孔、高速冲自动叠扣,则折算公式为 D1=Dm+(D-Dm)/Nm
其中:D----定子圆形直径
Dm----铆钉孔(或高速冲扣槽)位置直径
Nm----铆钉孔(或高速冲扣槽)的个数
定子外面的机座为铸铁、钢板等导磁材料,配合紧密,电磁
计算时可以在上面的基础上加 K*机座壁厚(K 取 0.1-0.2,导磁性
能好时取大值)。
5 定子内径:可先参照样品(或同极数电机冲片的内外径比)初步输入,然后任意
设计一电机数据,如果电机定转子齿轭各部分磁密分布合理,则可以确定采用此尺寸;
如果转子轭部磁密太低,到了不合理的程度,必要时可以适当缩小定子内径重新设计。
6 定子槽数:参考软件提示信息,根据经验输入。
7 槽型选择:选择圆底槽或平底槽,一般采用圆底槽有较好的性能。如果槽型并不
是单纯的平底、圆底,而是平底、圆原底、斜底混合,则需要适当折算才能计算,保持
槽面积和齿宽都不变,如果更接近于圆底槽就把它折算成圆底槽,如果更接近于平底槽
就把它折算成平底槽。当然这样做是近似计算,但一般误差并不大,在工程实践上是可
以接受的。
8 其他尺寸:按照软件图片提示输入即可。
