第四章 功能详解
凝 波南 牛
4.1 主界面

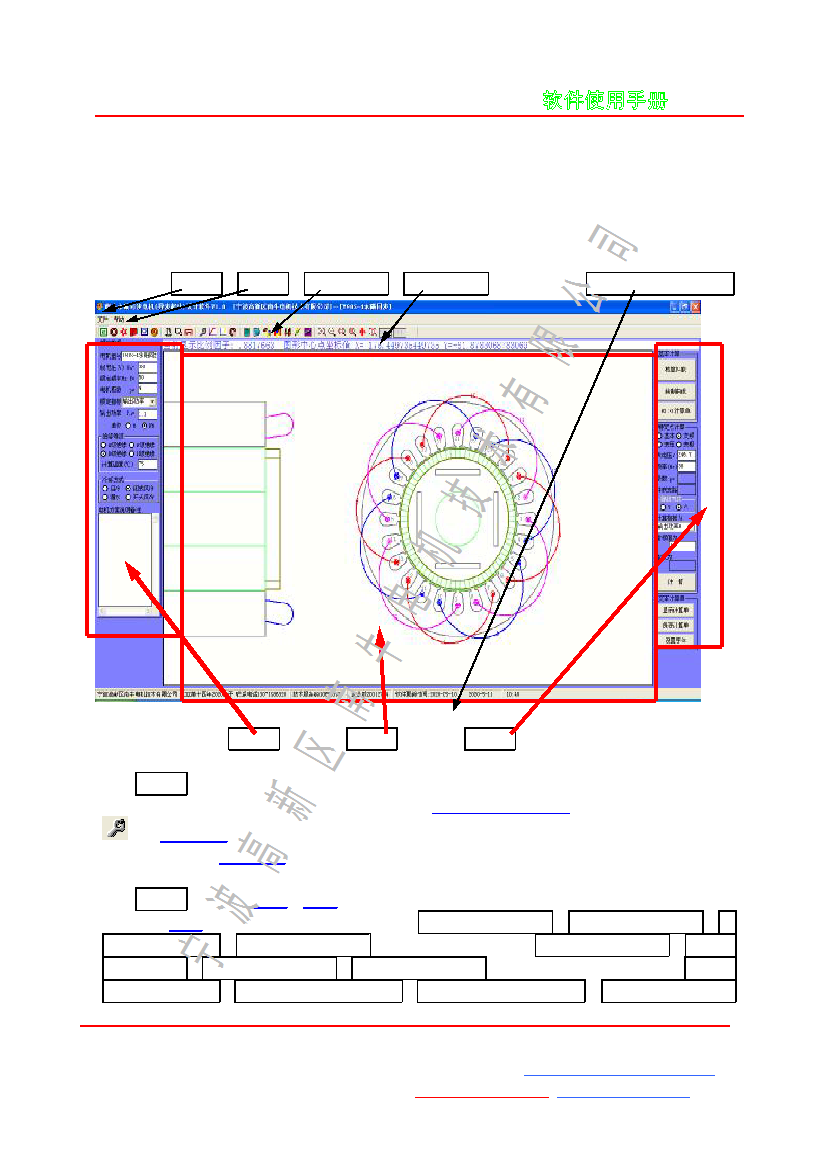

双击快捷方式启动本软件后,关闭"设计向导",即可看到如下图所示的主界面,它由
上至下分为标题栏、菜单栏、工具按钮栏、提示信息栏、
主功能区
、软件标识(状态)栏,
主功能区
左边为
数据区
,中间为
显示区
,右边为
功能区
标题栏----包含软件名称(南牛永磁同步电机(异步起动)设计软件 V1.0——),
和用户的公司名称(刚打开软件时软件默认为
www.MotorCAD.net
可以在工具按钮栏中点
进入
系统设置
页面进行修改),设计的电机方案的名称(刚打开软件时软件默认为
未命
名设计方案
,在
电机型号
中输入文字后软件会自动变化)。
菜单栏----包含
文件
帮助
菜单。
其中
文件
菜单包含
打开数据菜单
4 个:打开三相电机数据、打开定子冲片数据、打
开转子冲片数据、打开转子端环数据;
保存数据菜单
4 个:保存三相电机数据、保存定
子冲片数据、保存转子冲片数据、保存转子端环数据;
输出机械图纸菜单
3 个:创建定
子冲片 DXF 文件、创建转子冲片 DXF 文件、创建转子端环 DXF 文件;
将显示区保存为图
