二、同步运行特性
1 额定转矩状态，一般磁钢磁力越强，额定状态的效率和功率因数越大。这一点跟起
动性能又是矛盾的，所以磁钢磁力不能太强，否则起动性能差；又不能太弱，否则运行性

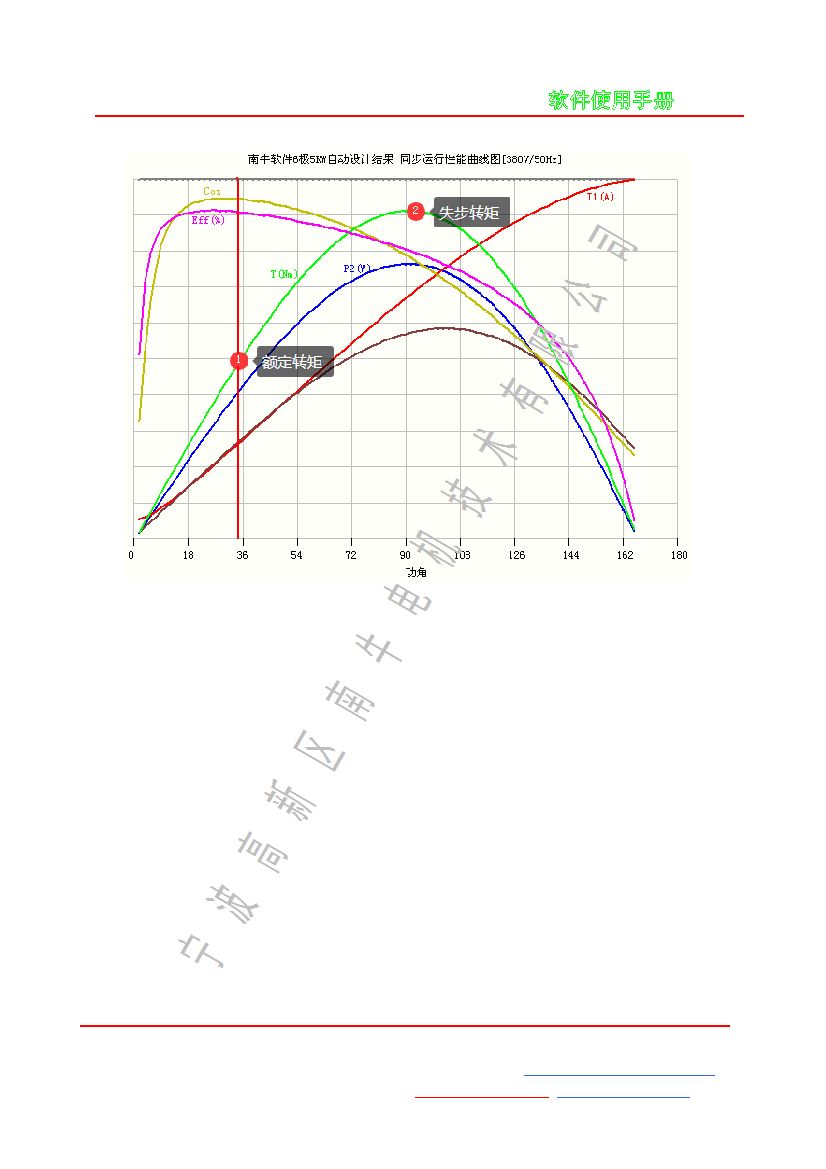

能差(功率因数太小电流太大)，磁钢的磁力也要刚刚好才行。额定性能计算单汇总如下：
------------------南牛软件 6 极 5KW 自动设计结果 永磁同步电机(异步起动)性能汇总------------------------
线电压 380.V 频率 50.Hz 极数 6 极 并联支路 3 路 △形连接 磁化曲线文件 DR510-50.B_H
定子外径：210.00 定子内径：148.00 叠厚 147.00mm 气隙宽度 0.54mm 斜槽宽度为 1.个定子齿距
空载-输入功率:1002.5W 线电流:2.548A 相电流:1.471A 转速:1000.0r/min 功率因数:0.5978
额定-输出功率:5008.8W 线电流:8.829A 转速:1000.0r/min 效率:91.185% 功率因数:0.9452
输入功率:5493.1W 相电流:5.098A 定子电密:5.12 导条电密:0.00 端环电密:0.00A/mm2
额定转矩 47.829Nm 机械损耗 42.W 定子铜耗 266.18W 铁损耗 86.04W
估算温升 041.4(K) 热负荷:916.3 转子铝耗 0.W 杂散损耗 90.W 总损耗 484.22W
起动电流:7.01 倍/61.90A 起动转矩:2.30 倍/109.80N.m 起动最小转矩:1.36 倍/65.08N.m
从转速 810.00r/min 开始，牵入同步转矩:1.46 倍/69.73N.m 失步转矩:2.29 倍/109.34N.m
参考磁密(Gs)：定子齿 13297.7 定子轭 12990.3 转子齿 13084.3 转子轭 6548.1 气隙 6117.0
槽满率 78.8% 导体截面积 0.3318(mm^2) 20℃时绕组电阻 2.809Ω
线模周长 531mm 绕组半匝长 28.8cm 绕组总长 1409.7 米 定子绕组重 4.1632kg
转子铝重 1.453kg 定子铁净重 14.139kg 转子铁净重 12.888kg 有效材料净重 28.481kg
----------------------------------------------------------------------------------
