南牛外转子无刷直流电机设计软件V2.0

——自动优化外转子无刷电机整体方案,人人都能设计外转子无刷电机!

为正确使用软件,请仔细阅读《软件使用手册》,谢谢!


《南牛外转子无刷直流电机设计软件V2.0》升级的主要内容:

1更好地适应win8.1系统
2计算结果导出支持各种EXCEL和WSP版本
3增加了自己定义漆包线漆皮厚度的功能
4增加了显示或不显示某指标曲线的功能
5全面改进了自动设计与优化计算功能,实现了真正自动就能设计好电机
6全面调整算法,计算更准确
7其他轻量化和人性化改进,使软件占用资源更少,操作更加方便


适用范围:
    本软件是工程专用软件,适用于有铁芯永磁直流无刷电机的设计,具体:

1额定指标6种可选:输入电流、输入功率、输出功率、输出转矩、转速、风机水泵。
2定子槽型3种可选:圆底槽、平底槽、梨形槽。
3转子磁钢安装方式1种可选:【表面】表贴式
4转子磁钢形状6种可选:削角瓦形(面包形)、偏心瓦形、同心瓦形、圆环、长方形。
5转子磁钢分布方式2种可选:显极、隐极。
6转子磁钢充磁方式2种可选:径向充磁、平行充磁。
7驱动电路类型6种可选:Y形三相三状态、Y形三相六状态(默认)、封闭三相六状态、正交二相四状态、Y形四相四状态、封闭四相四状态。
8定子绕组类型5种可选:单层交叉、单层同心、单层链式、双层叠绕、双层同心。

本软件对电压、功率等参数没有适应范围限制(这方面的限制不在设计软件,而在驱动电路中的电子元器件),但定子频率(转速x极数/120)不宜超过5000Hz。同时,本软件中的各种材料和计算系数均采用开放式管理,用户可以在软件默认值的基础上自己调整。尺寸特别小(定子轭部宽度小于2mm、定子槽深小于2mm、磁钢厚度小于2mm、转子壳厚度小于1mm的方案软件自动排除,不会输出)的电机,无法用本软件自动设计,只能手工输入尺寸和参数核算性能后自己反复调整。

采用本软件自动设计的定子尺寸和参数一般无需再人工调整,转子部分软件自动设计时是按照表面表贴式同心瓦形设计的极弧系数和磁钢厚度,因此,如果对电势波形和噪音振动有特别的要求,则需要设计者自己把同心瓦形改成偏心瓦形,保证工作磁通量不变即可保证电机稳态性能指标不变。

本软件适用于电机工程师设计电机产品,同时,由于本软件具有较高的自动化程度和丰富的即时帮助信息,同时也非常适合于对电机结构和生产工艺有感性认识、能够准确测量电机各部件尺寸的人员进行电机的电磁设计。

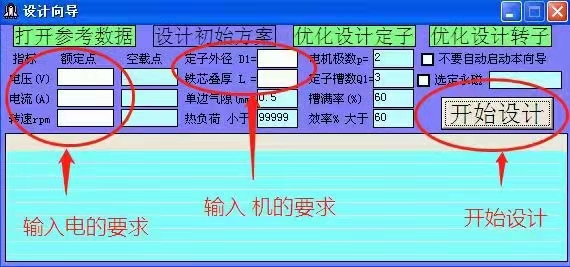

1设置条件并开始设计,选择设计结果
南牛外转子无刷电机设计软件V2.0自动设计

2自动设计结果的结构图
南牛外转子无刷电机设计软件V2.0结构图

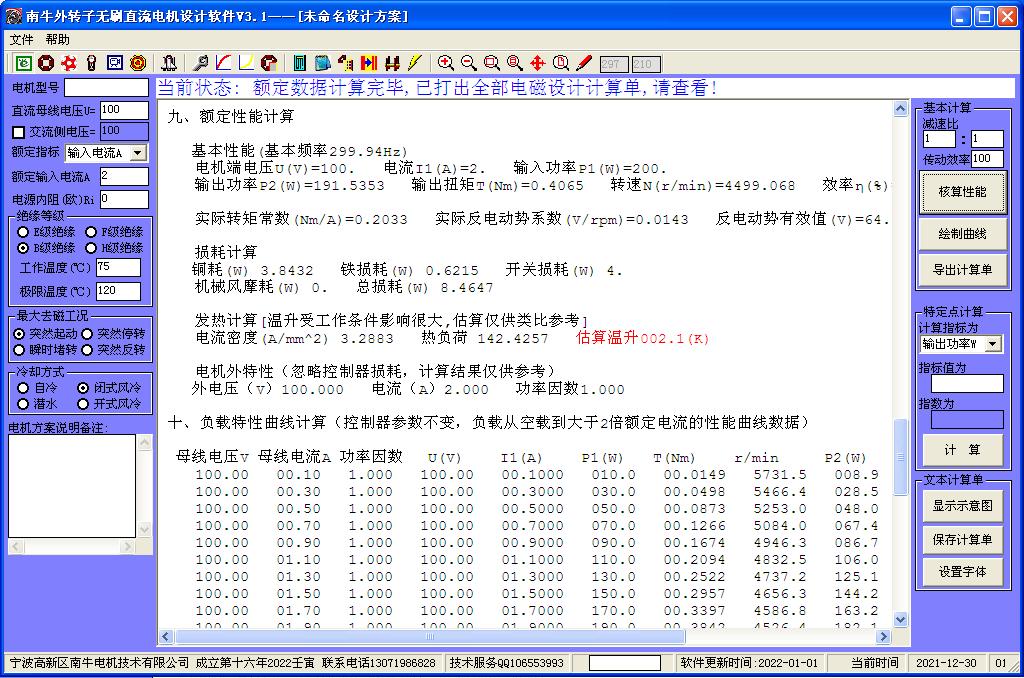

3自动设计结果的计算单
南牛外转子无刷电机设计软件V2.0计算单

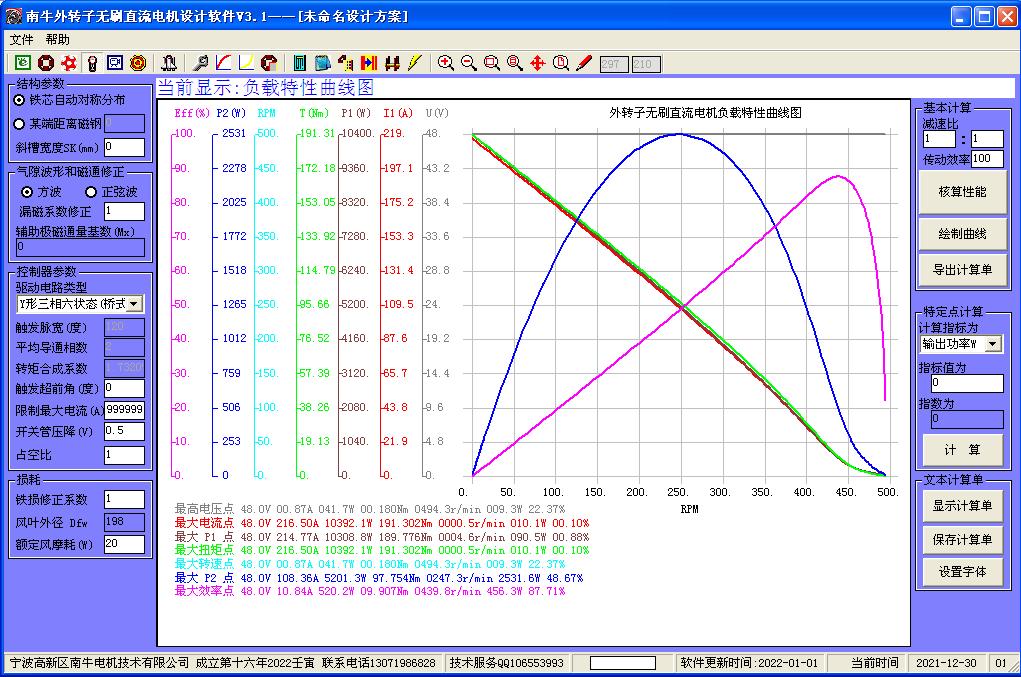

4自动设计结果的性能曲线
南牛外转子无刷电机设计软件V2.0性能曲线

注意:初始方案仅为评估材料和基本尺寸之用,还需要进一步选择【优化设计转子】或者【优化设计定子】才能最后确定方案!


下载连接:(用右键点击,然后选择“目标另存为”保存到您自己的电脑上,即可下载!)

下载最新版本《软件使用手册》(PDF格式、简体中文)

下载下载7天试用版 For winXP(只能在XP系统试用,安装前请关闭杀毒软件,否则可能安装失败。每台电脑可试用7天)

特别说明:
1、网上下载的试用版,没有功能限制,但每台电脑只能使用7天;
2、过期要用请换一台从来没有安装过本软件的电脑安装,或者购买正式版。
3、试用版安装时,可能需要5-10分钟时间,在安装软件期间不要运行其他程序、不要操作电脑、不要没有安装完就关闭安装程序;请耐心等待电脑出现[安装完成]的提示!
4、如果安装后无法启动程序,请换一台电脑,试用版本并不保证每台电脑都能使用;
5、试用版肯定是有问题和有缺陷的!但试用软件制作比较费事,因此,试用软件发现问题后只更新改进正式版;
6、正式版一律采用加密锁加密,因此无上述问题。


宁波高新区南牛电机技术有限公司
2015-01-24更新
