南牛无刷直流电机设计软件V3.1

——自动优化无刷电机整体方案,人人都能设计无刷电机!

为正确使用软件,请先点击左边的目录,观看设计教程录像,仔细阅读《软件使用手册》,谢谢!

需要试用的请看这里:远程控制南牛电脑,使用最新正版软件

适用范围:
    本软件是工程专用软件,适用于有铁芯永磁直流无刷电机的设计,具体:

1额定指标6种可选:输入电流、输入功率、输出功率、输出转矩、转速、风机水泵。
2定子槽型4种可选:圆底槽、平底槽、平口槽、斜口槽。
3转子磁钢安装方式7种可选:【表面】表贴式、嵌入式;【内置】径向式、切向式、“V”形、拼块U形、整块U形。
4转子磁钢形状6种可选:削角瓦形(面包形)、偏心瓦形、同心瓦形、圆环、长方形。
5转子磁钢分布方式2种可选:显极、隐极(仅适合于【表面】安装的磁钢)。
6转子磁钢充磁方式2种可选:径向充磁、平行充磁。
7驱动电路类型6种可选:Y形三相三状态、Y形三相六状态(默认)、封闭三相六状态、正交二相四状态、Y形四相四状态、封闭四相四状态。
8定子绕组类型5种可选:单层交叉、单层同心、单层链式、双层叠绕、双层同心。

本软件对电压、功率等参数没有适应范围限制(这方面的限制不在设计软件,而在驱动电路中的电子元器件),但定子频率(转速x极数/120)不宜超过5000Hz。同时,本软件中的各种材料和计算系数均采用开放式管理,用户可以在软件默认值的基础上自己调整。尺寸特别小(定子轭部宽度小于3mm,定子槽深小于2mm的方案软件自动排除,不会输出)的电机,无法用本软件自动设计,只能手工输入尺寸和参数核算性能后自己反复调整。

采用本软件自动设计的定子尺寸和参数一般无需再人工调整,转子部分软件自动设计时是按照表面表贴式同心瓦形设计的极弧系数和磁钢厚度,因此,如果对电势波形和噪音振动有特别的要求,则需要设计者自己把同心瓦形改成偏心瓦形,保证工作磁通量不变即可保证电机稳态性能指标不变。

本软件适用于电机工程师设计电机产品,同时,由于本软件具有较高的自动化程度和丰富的即时帮助信息,同时也非常适合于对电机结构和生产工艺有感性认识、能够准确测量电机各部件尺寸的人员进行电机的电磁设计。

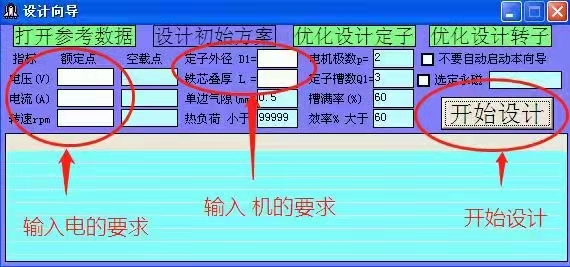

1设置条件
南牛无刷电机设计软件V3.1自动设计前设置条件

2选择设计结果
南牛无刷电机设计软件V3.1选择设计结果

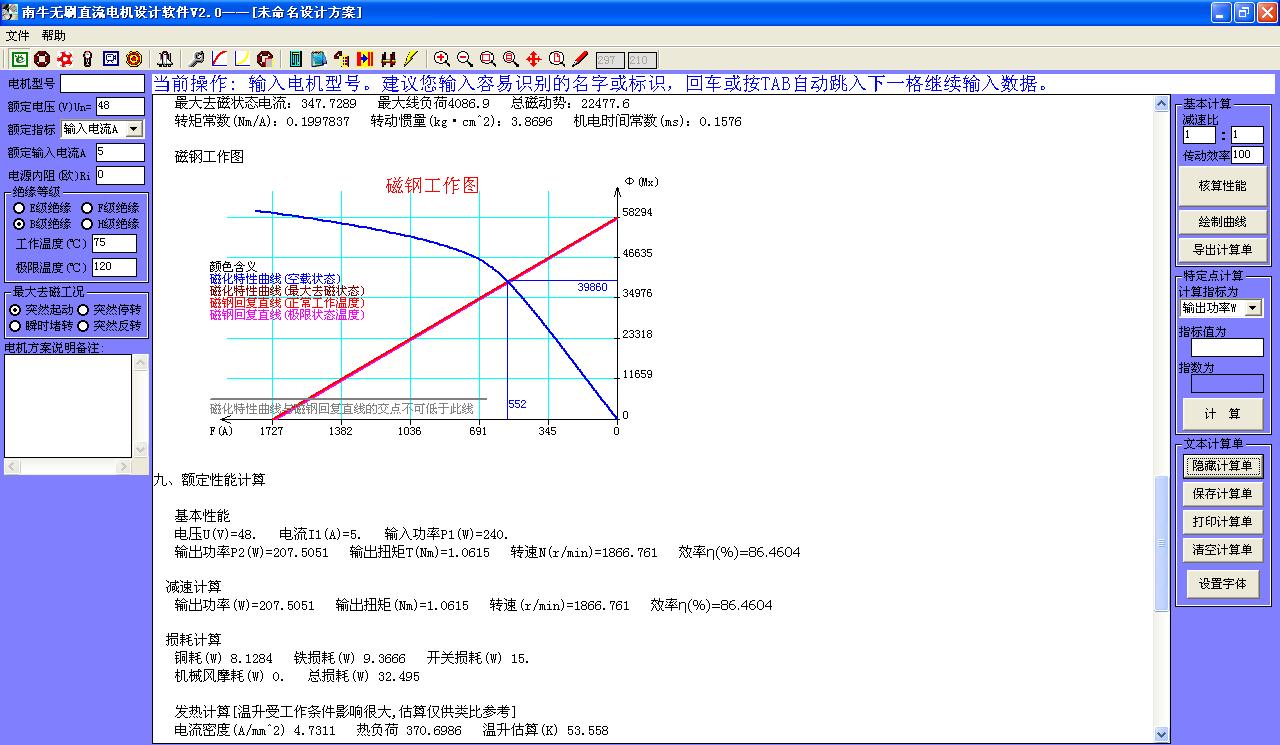

3输出计算单
南牛无刷电机设计软件V3.1输出计算单

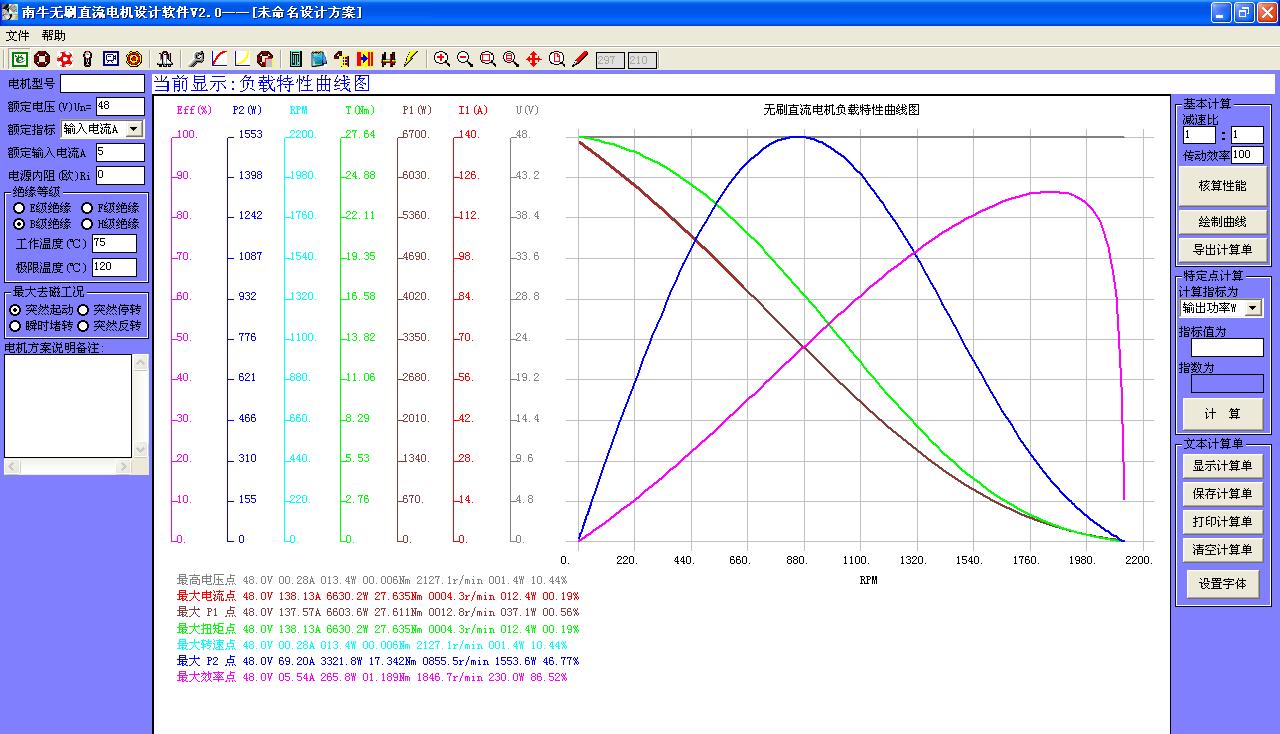

4绘制性能曲线
南牛无刷电机设计软件V3.1绘制性能曲线

注意:初始方案仅为评估材料和基本尺寸之用,还需要进一步选择【优化设计转子】或者【优化设计定子】才能最后确定方案!


《南牛无刷直流电机设计软件V3.1》升级的主要内容:

1更好地适应win8.1系统
2计算结果导出支持各种EXCEL和WSP版本
3增加了自己定义漆包线漆皮厚度的功能
4增加了显示或不显示某指标曲线的功能
5全面改进了自动设计与优化计算功能,实现了真正自动就能设计好电机
6全面调整算法,计算更准确
7其他轻量化和人性化改进,使软件占用资源更少,操作更加方便


宁波高新区南牛电机技术有限公司
2015-01-24更新
