[性能曲线计算]对话框主要有两种内容:
1
曲线数据
：和电机在测功机上测得的数据一致,有：电压、电流、输入功率、
转矩(扭矩）、转速、输出功率、效率、功率因素。
曲线数据显示在文本框中，用户 可以编辑修改，然后重新绘
制曲线。
曲线数据可以保存为
电机负载曲线文件(*.TpCht)
，以后可
以通过文件菜单打开，也可以在 Windows 中用鼠标双击文件图标
打开。曲线数据可以导出到 EXCEL 表格中。
曲线数据可以通过设计电机时计算参数得到，也可以手工输
入、或者从 EXCEL 中导入。
2
计算参数
：包含了电机每一个工作点的主要性能计算参数，有序号、电流、
输入功率、（交流供电还有：估算交流电流、估算功率因数）、转矩
(扭矩）、转速、输出功率、效率、热负荷、电流密度、温升估算、
铜损耗、铁损耗、开关损耗、机械风摩耗。

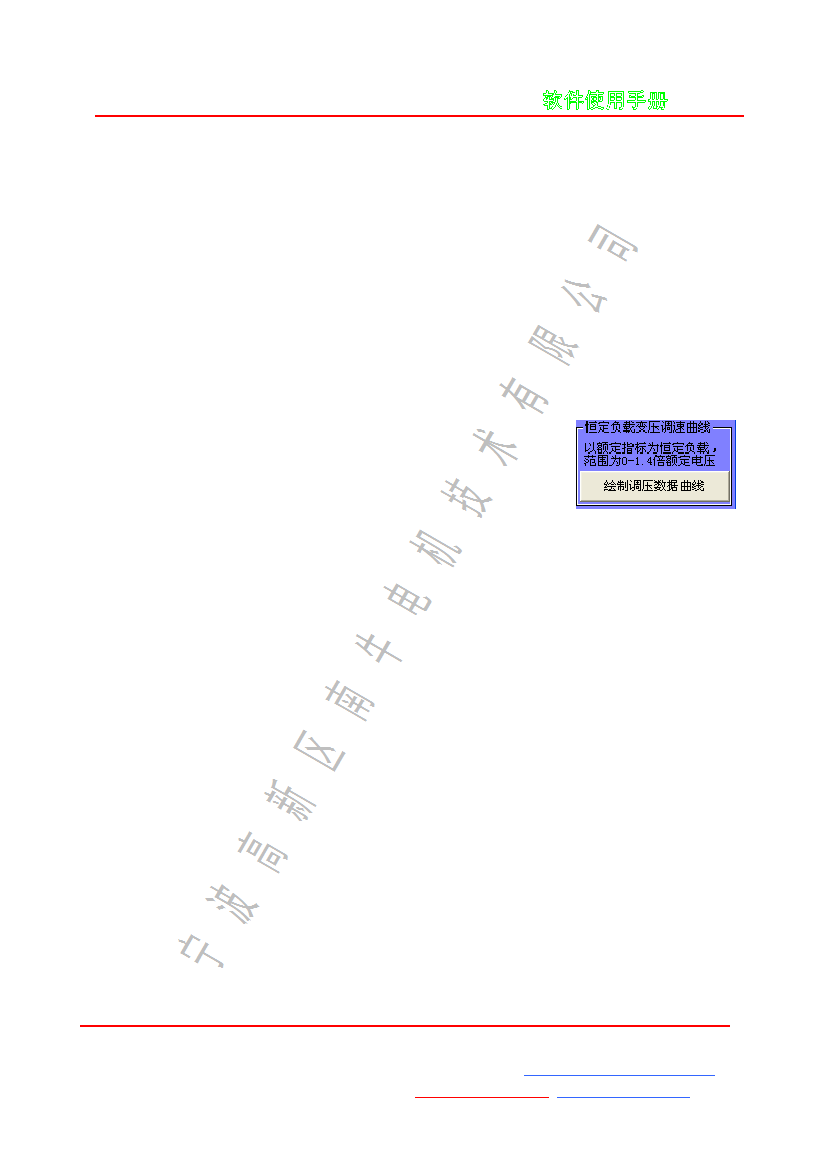

计算参数可以电压不变计算不同负载性能
和负载不变计算调压后曲线数据，计算调
压数据曲线时电压调整范围为额定电压的
0-1.4 倍，如右图所示。
[性能曲线计算]对话框由菜单栏、曲线外观设置区、数据显示区、曲线生成方式
设置区构成，分别用来实现以下功能：
菜单栏:
文件
?
打开曲线数据
?
保存曲线数据
?
把曲线数据导出到 EXCEL
?
保存曲线图片
：把绘制在主界面的曲线保存为图片
?
把计算参数保存为文本
?
把计算参数导出到 EXCEL
?
关闭
：关闭[性能曲线计算]对话框
查看曲线数据
：使显示曲线数据的文本框显示出来
查看计算参数
：使显示计算参数的数据列表显示出来
曲线外观设置区:
绘图笔宽设置
：设置曲线的粗细，数字可以输入 1-10
颜色/坐标值设置
?
自动
：按默认的颜色和坐标最大值绘制曲线
?
手动
：按用户要求的颜色和坐标最大值绘制曲线。如果
几个电机曲线的坐标最大值一样，而颜色或粗细不同，则可以
保存为同样大小的图片进行叠加，性能对比非常直观
额定参数项和横坐标选择
：可以选择任何指标为横坐标，曲线自动变换
额定值设置
：曲线图中标出的额定工作点。此数值必须按实际设置，否则
造成曲线图中标示的起动转矩倍数等性能与实际不符
数据显示区:显示曲线数据或者计算参数，可以通过菜单控制
曲线生成方式设置区: 通过设计电机时计算参数得到数据，手工输入数据、或者从
EXCEL 中导入数据，操作注意事项见软件的提示信息。
