4.25 电磁设计计算单
南 牛电机 技术有限 公司
4.25.1 文本格式计算单

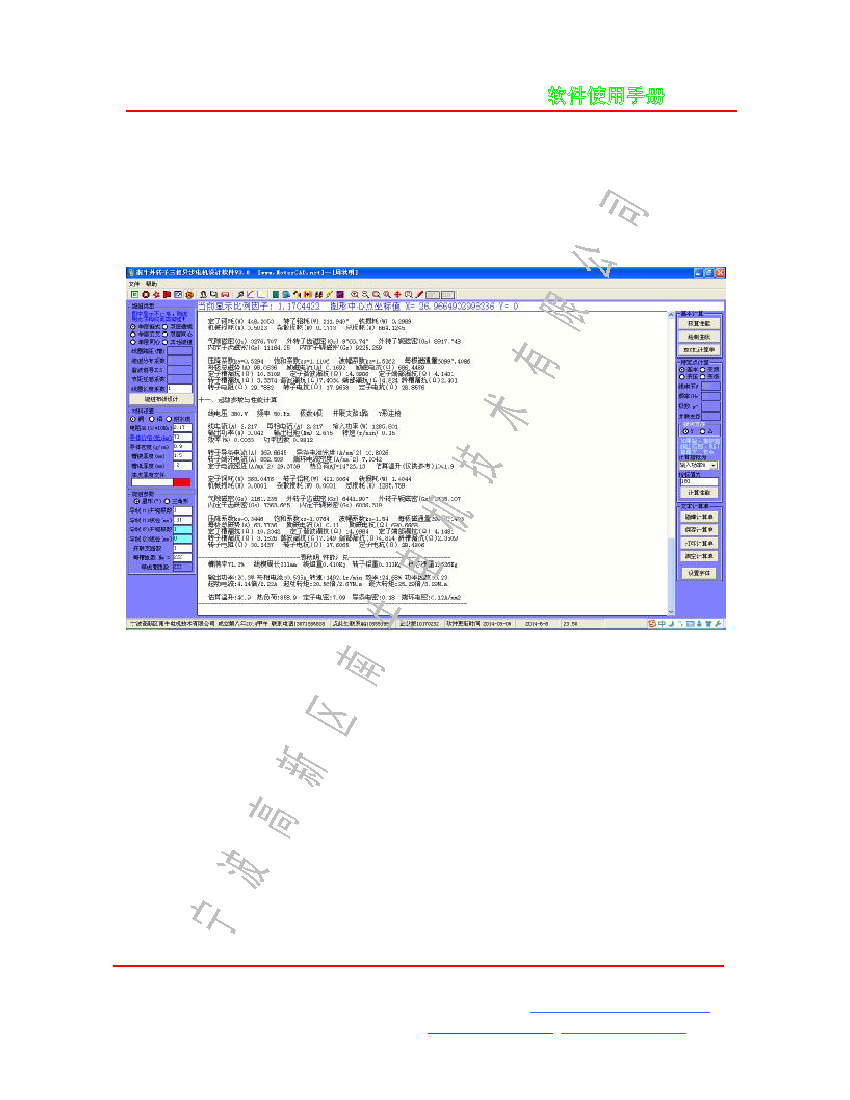

所有数据输入完成后,点击按钮[文本计算单]即可打出电磁设计计算单,如下图所
示。
在特定工作点框中选择合适的计算指标,输入指标值,点击按钮[计算性能],就可
以计算这一工作点的各种性能,计算结果自动添加在电磁设计计算单的末尾。特定工作
点的性能计算,使变压、变频、变极、改变接法等等特殊状态的电机性能计算极为方便。
如果输入的数值超出了范围,则计算最大点的数值。比如一台电机最小电流为 1A,
最大电流为 5A,如果输入 0.5A,或者 100A,则计算结果显示为 5A 这个特定工作点的各项
性能指标。
在右下方有 4 个计算单的操作按钮,分别可以显示(或隐藏) 计算单、保存计算单、
打印计算单、清空计算单。
