4.24 电机结构图

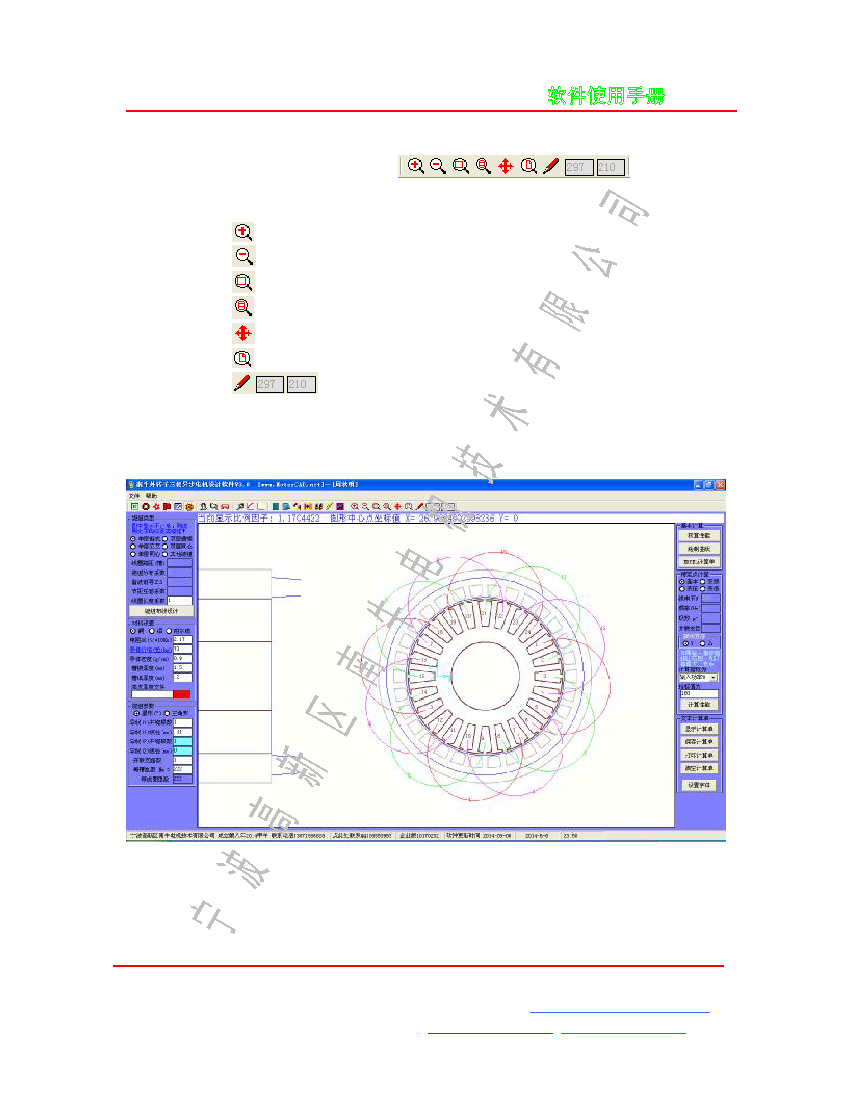

打开软件，可以看到 7 个工具按钮
，它们可以控
制显示区电机结构图的绘制，如电机尺寸数据（包括定子冲片、转子冲片、转子端环、
绕组分布方式）输入错误，通过图形可以很直观的看出来。
分别是: 1 放大电机结构图（1.25 倍）
2 缩小电机结构图（0.8 倍）
3 窗口查看电机结构图细节
4 1：1 查看电机结构图（1 毫米=3.78 像素，直观性和显示器有关）
5 移动电机结构图
6 重画电机结构图
7
自定义显示区尺寸
其中前面 6 个功能和其他 CAD 软件的操作基本一致，自定义显示区尺寸则可以在屏
幕分辨率不够大的时候，自己输入显示尺寸（毫米 mm），然后拉动横竖两方向的滑动条
查看图形。此时保存显示区为图片则可以得到一张大图，未显示部分也能保存下来。
