4.5 外转子冲片
南 牛电机 技术有限 公司
4.5.1 输入数据注意事项

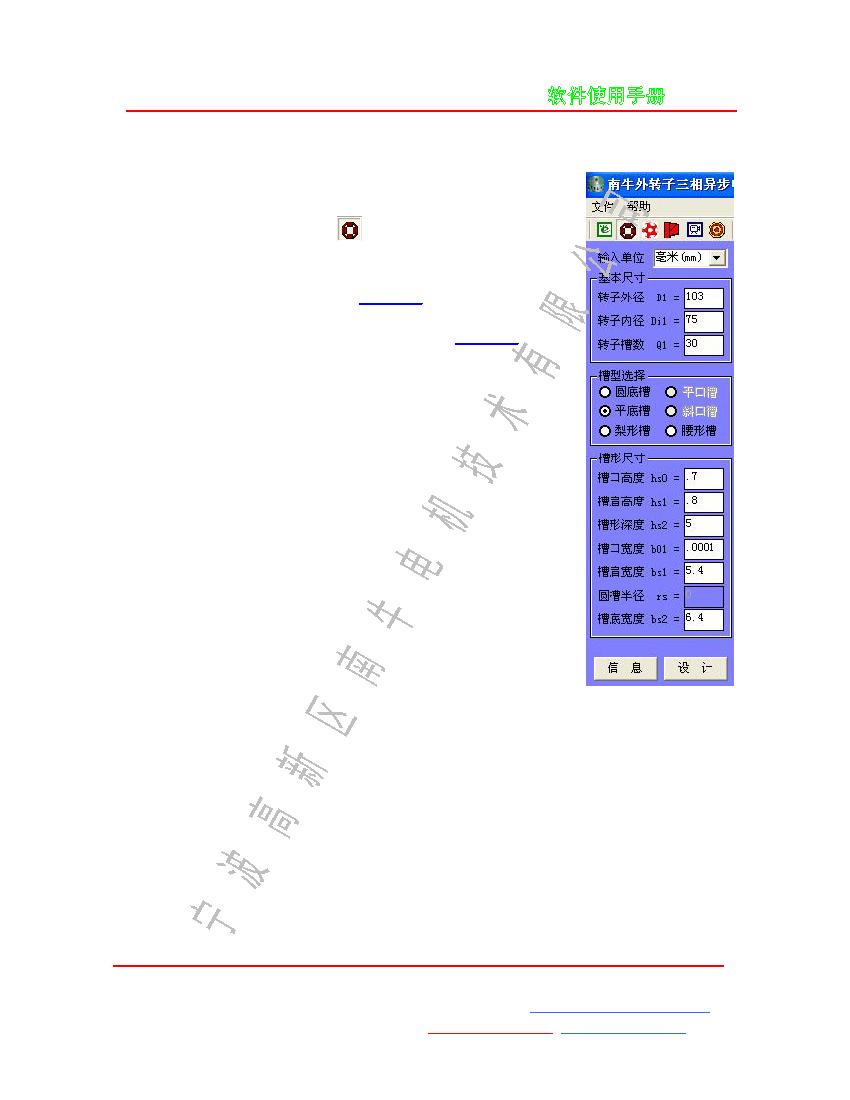

打开软件，点击工具按钮 ，即可弹出如右图所示外转子
冲片数据页面。
注意事项：
1 如果无法输入数据，请 参 考
额定数据
页面中的"首先提示"
2 在输入数据过程中，可以点绘制电机结构图的相关按纽。
如果输入数据有错误，图 形 中 会 显示出来。参看
转子冲片
数据输
入图示说明
3 输入单位：可以选择毫米（mm）、厘米(cm)、英寸(in)，
一般按照软件默认的毫米（ mm）即 可，以 便和 其他 CAD 制图软件
单位统一，对照图纸时数字上更直观。
4 转子外径：由结构设计和电机体积决定，直接输入。
此处应注意电机结构的对电磁性能的影响，工艺槽孔影响后
的折算办法：
A.转子叠压采用扣片槽、氩弧焊槽，转子外径按定子圆形直
径机械尺寸直接输入。
B.转子叠压采用铆钉孔、高 速冲自动叠扣，D1=Dm+(D-Dm)/Nm
其中:D----转子圆形直径
Dm----铆钉孔(或高速冲扣槽)位置直径
Nm----铆钉孔(或高速冲扣槽)的个数
转子外面的机座为铸铁、钢板等导磁材料，配合紧密，电磁
计算时可以在上面的基础上加 K*机座壁厚(K 取 0.1-0.2,导磁性
能好时取大值)。
5 转子内径：请输入冲片毛坯的尺寸，加工后的实际尺寸软件会根据毛坯和气隙进
行计算。可先参照样品（或同极数电机冲片的内外径比）初步输入，然后任意设计一电
机数据，如果电机定转子齿轭各部分磁密分布合理，则可以确定采用此尺寸；如果转子
轭部磁密太低，到了不合理的程度，必要时可以适当缩小转子内径重新设计。
6 转子槽数：参考软件提示信息，根据经验输入。
7 槽型选择：选择圆底槽或平底槽，一般采用圆底槽有较好的性能。如果槽型并不
是单纯的平底、圆底，而是平底、圆原底、斜底混合，则需要适当折算才能计算，保持
槽面积和齿宽都不变，如果更接近于圆底槽就把它折算成圆底槽，如果更接近于平底槽
就把它折算成平底槽。当然这样做是近似计算，但一般误差并不大，在工程实践上是可
以接受的。
8 其他尺寸：按照软件图片提示输入即可。
