第四章 功能详解
凝波 南 牛
4.1 主界面

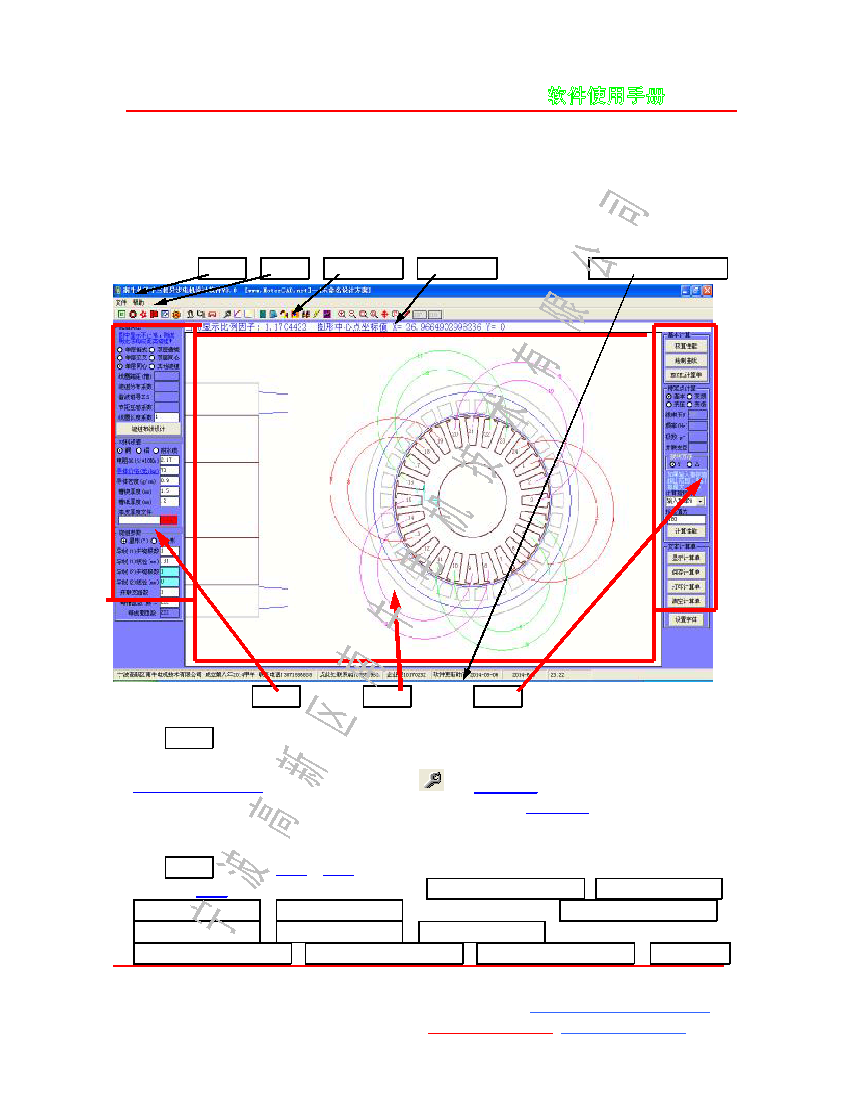

双击快捷方式启动本软件后,关闭"设计向导",即可看到如下图所示的主界面,它由
上至下分为标题栏、菜单栏、工具按钮栏、提示信息栏、
主功能区
、软件标识(状态)栏,
主功能区
左边为
数据区
,中间为
显示区
,右边为
功能区
标题栏----包含软件名称(南牛外转子三相异步电机设计软件 V4.0——鼠笼式三相
异步电动机分层多目标自动优化系统),和用户的公司名称(刚打开软件时软件默认为
www.MotorCAD.net
可以在工具按钮栏中点 进入
系统设置
页面进行修改),设计的电机
方案的名称(刚打开软件时软件默认为
未命名设计方案
,在
电机型号
中输入文字后软件会
自动变化)。
菜单栏----包含
文件
帮助
菜单。
其中
文件
菜单包含
打开数据菜单
4 个:打开三相异步电机数据、打开定子冲片数据、
打开转子冲片数据、打开转子端环数据;
保存数据菜单
4 个:保存三相异步电机数据、
保存定子冲片数据、保存转子冲片数据、保存转子端环数据;
输出机械图纸菜单
3 个:
创建定子冲片 DXF 文件、创建转子冲片 DXF 文件、创建转子端环 DXF 文件;
将显示区保
