3.2 快速进行电机改型设计
3.2.1 通过输入已有方案改型设计
首先把已有方案输入软件，已有方案的冲片和铁芯一般都能够在市场上直接买到，直
接在此基础上进行改型设计，可以节省开发新产品的时间和成本。

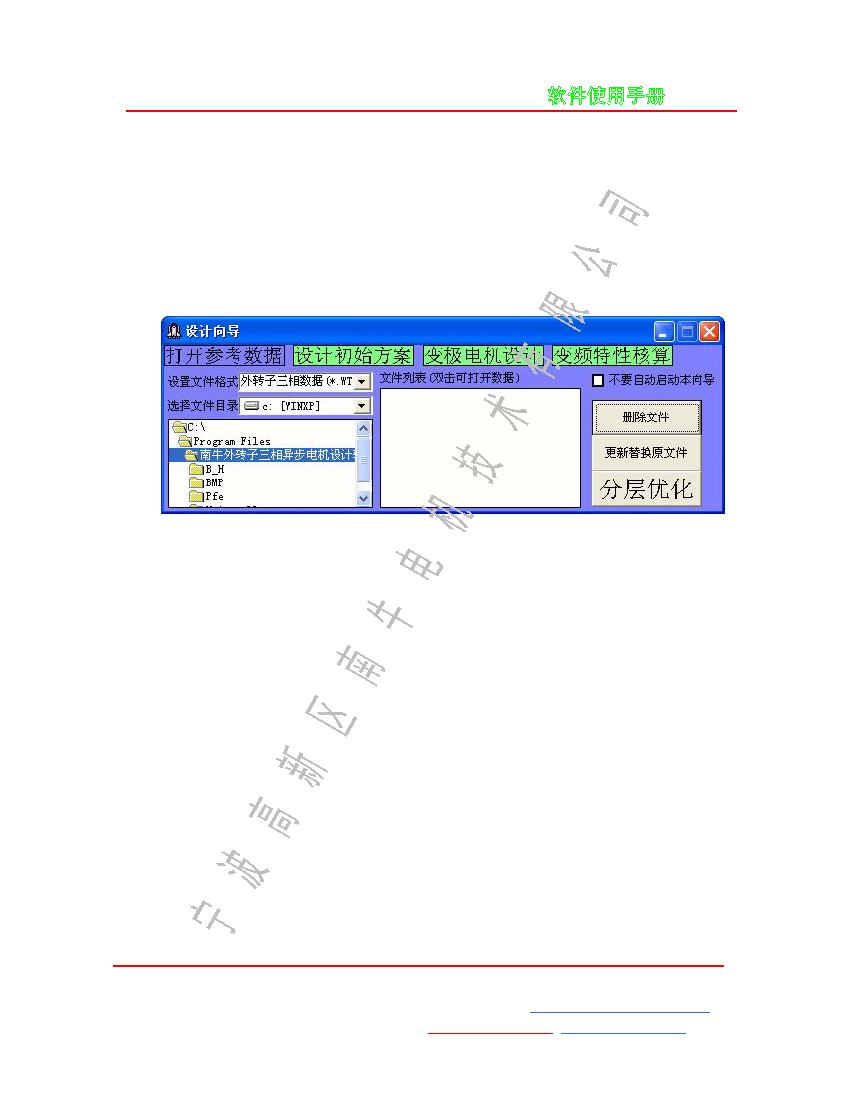

把数据输入软件并保存后，在软件的【设计向导】的【打开参考数据】页面，如下图：
先选择文件目录，再在文件列表中双击要打开的数据即可。
打开后，可以对其中任何参数进行更改，比如 380V 改成 500V 的电机，50Hz 的改成
60Hz 的电机，改变铁芯长、改变任何尺寸等等都可以由用户自由操作，改变后可以用【分
层优化】功能进行优化设计。
3.2.2 通过定子尺寸设计匹配的绕组、转子
只有定子尺寸，转子槽和端环尺寸未知时，可以在设计向导【设计初始方案】中，按
照实际使用的冲片输入
定子齿宽
、
定子齿长
，然后按一下【开始设计】按钮，软件将自动
设计与此定子片配套的转子片和端环、及定子绕组数据。
如果有必要，在按下【开始设计】按钮前，还可以在主界面对材料、绕组形式等等进
行设置。一般情况下按软件默认的选择就可以了，无需设置。
