4.26 抽头绕组的计算

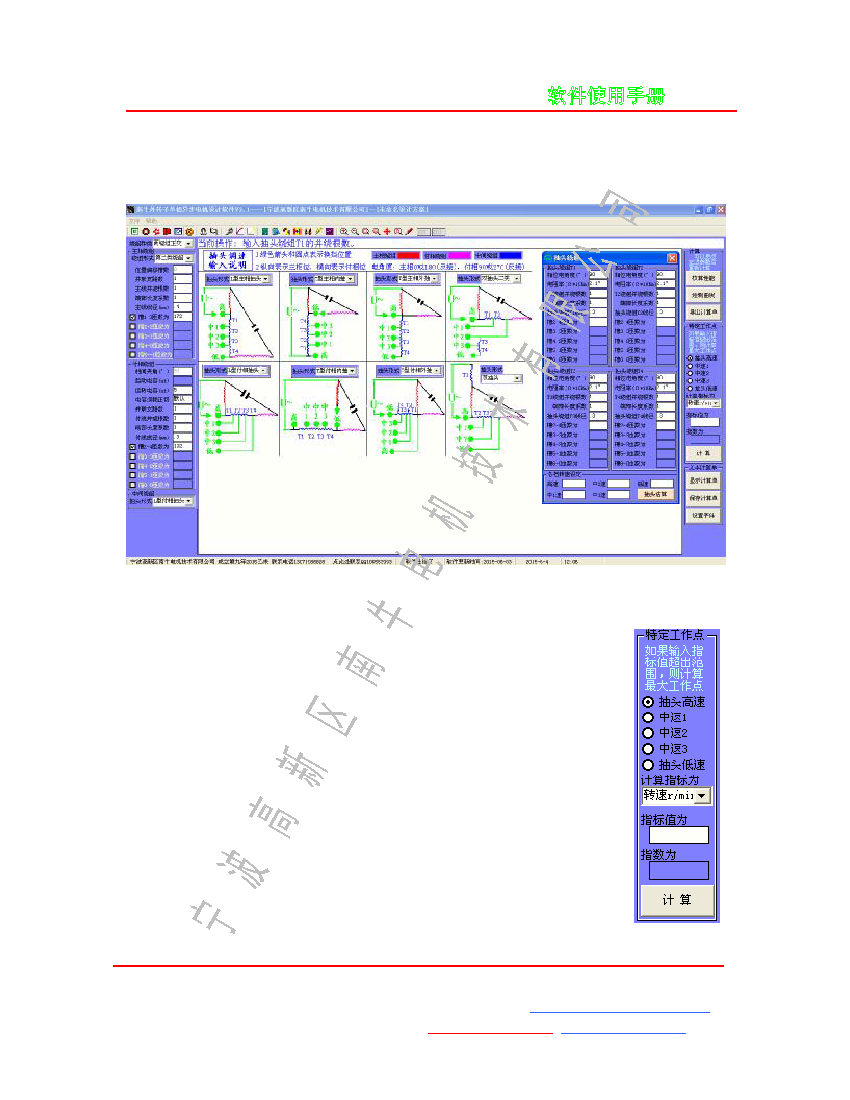

在主界面绕组数据页面中，选择抽头形式，即可打开【抽头绕组数据】界面，如下所示
核算说明：
1 抽头调速目前只能自己输入数据进行核算，软件无法自动设计。
2 核算时，在【抽头绕组】界面输入数据，如上图所示；在主界面【特
定工作点】计算框中，选择对应的转速接头，输入要求的转速，然后
点【计算】按钮，如右图所示。
设计说明（以常用的【L 型付相抽头】为例）：
1 首先要确定高低档的转速，及其对应的输出功率
2 其次选择【不抽头】，用软件自动设计高速绕组数据。
3 最后选择绕组抽头形式【L 型付相抽头】，将自动设计得到的高速付
相绕组（82 匝+73 匝）分成两部分，其中一部分仍作为付相绕组输入
主界面（49 匝+44 匝），另一部分输入【抽头绕组】界面 T1 绕组中（33
匝+29 匝），然后在主界面选择【抽头低速】，核算低速时的转速及功
率。
4 软件可以计算 5 档转速，如果不需要那么多转速，将其保留空白即
可。
