4.24 电磁设计计算单

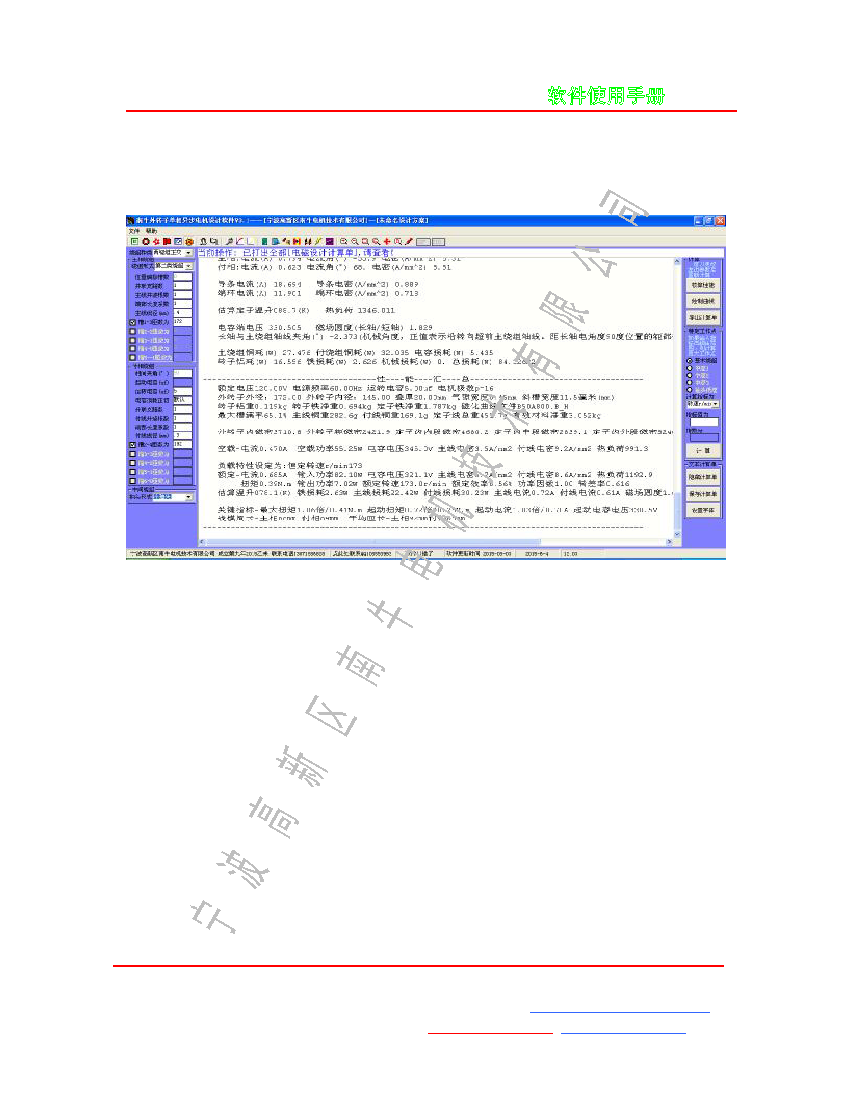

所有数据输入完成后，点击按钮[核算性能]即可打出电磁设计计算单，如下图所示。
点击【导出计算单】即可把计算单导出为 XLS 格式，打印在一页 A4 纸上。此功能
需要安装 EXCEL 软件或者 WSP 软件，任何版本均可。
在特定工作点框中选择合适的计算指标，输入指标值，点击按钮[计算性能]，就可
以计算这一工作点的各种性能，计算结果自动添加在电磁设计计算单的末尾。
如果输入的数值超出了范围，则计算最大点的数值。比如一台电机最小电流为 1A,
最大电流为 5A，如果输入 0.5A,或者 100A,则计算结果显示为 5A 这个特定工作点的各项
性能指标。
计算单中的内容，会因计算任务不同而不同。
当没有抽头绕组时，输出空载、额定、最大、及堵转 4 个工作点的性能。
当有抽头绕组时，文本计算单将输出 5 档不同接头的空载、额定、最大、及堵转 4
个工作点的性能，XSL 计算单则输出高速、中 1 档、低速 3 个档位的额定性能。此时，如
果额定指标为【水泵风机】，各档额定转速根据负载特性自动求取；如果额定指标为转速，
则按照设定的各档转速计算；如果额定指标为其他，则各档性能都统一根据设定的额定
指标值进行计算。
当曲线界面中的选项为【计及谐波转矩计算数据】时，每档性能表中还会列出 3、5、7 次谐波
电磁功率。
