4.22 空载特性分析

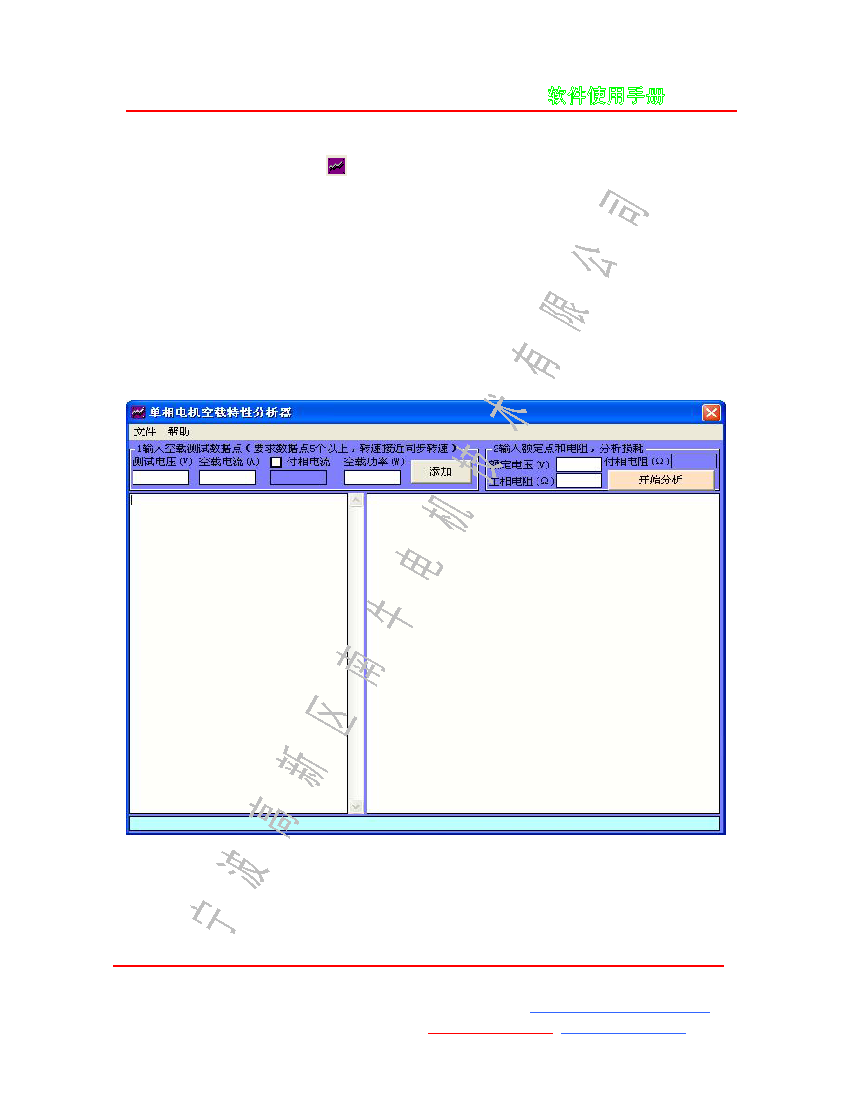

打开软件，点击工具按钮 ，可以进行空载特性分析。
有什么用？
我们在设计电机时经常要输入铁损系数、机械损耗、附加损耗，只
有输入的这些数字符合实际，才能更准确的计算电机性能，特别是效率。而通过空载特
性分析可以得到比较准确机械耗、铁耗、铜耗等数据。
依据什么原理？
根据电机理论，异步电机在转速为同步转速时，转子电流为 0，
既然电流为 0，那么转子绕组的损耗当然也为 0，因此此时的电机损耗可以认为只有主相
绕组损耗、付相绕组损耗、电容损耗、铁损耗、机械损耗。而主相绕组损耗、付相绕组
损耗可以依据实际测试的电流和电阻直接准确计算，由于转速和电机重量等始终未变，
可以认为机械损耗始终不变，那么空载输入功率中，剩下的损耗就是铁损耗了。
单相电机空载分析测试时，电压从高到低依次测试并记录数据，包括每一点的测试
电压、空载电流、空载功率、主相电阻，然后输入软件即可。应至少记录 5 个以上的数
据点。
数据分析完成后，可以通过文件菜单保存为
单相异步电机空载曲线文件(*.DKong)
，
以后可以通过文件菜单打开，也可以在 Windows 中用鼠标双击文件图标打开。
