4.21 电阻温升换算

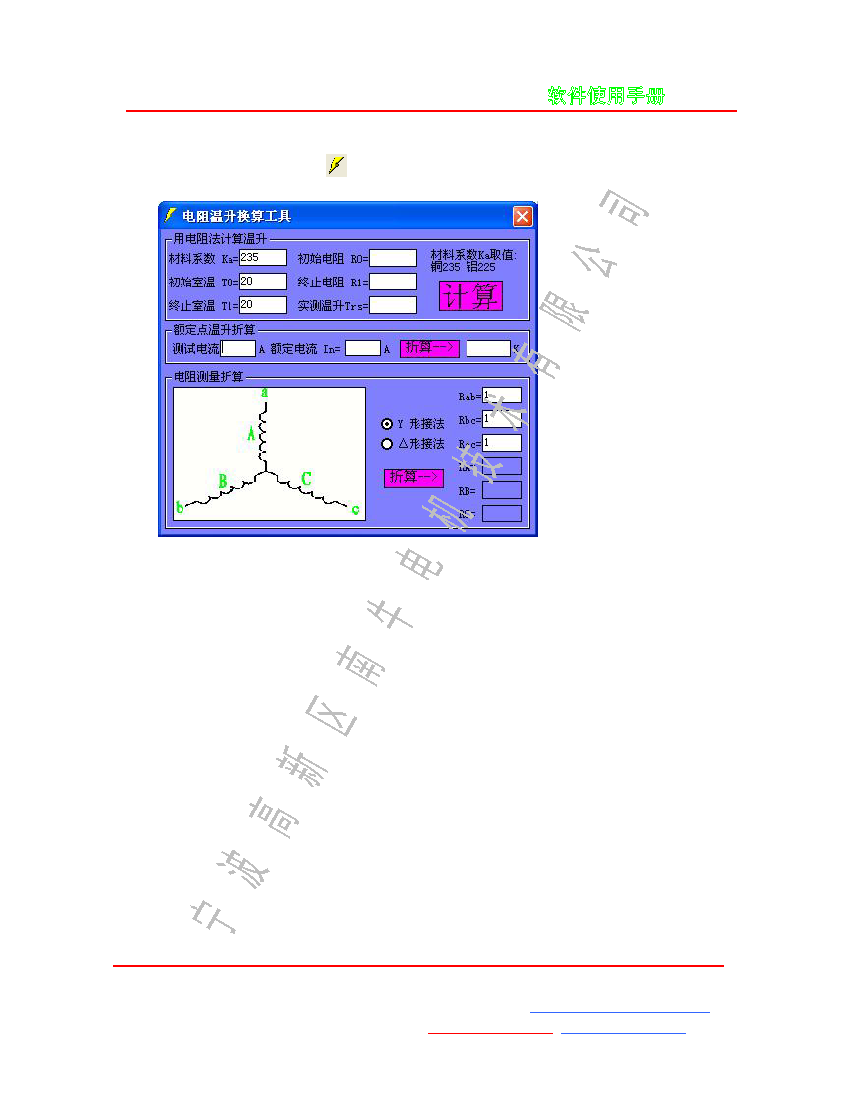

打开软件,点击工具按钮 ,出现如下图界面。其中包含三个功能:
一.电阻法测温升相关参数的换算
a、如果所有空格都填满,则程序根据前面 5 项数字计算温升数值。
b、如果有一个空格没填,则程序根据其他 5 项数字计算空格数值。
c、如果有两个以上空格没填,则程序计算第一个空格的数值。
应用举例:
a、[温升计算]:留温升为空格,其他都填满,按[确定]按钮。
b、[电阻折算]:如 30 度时测得电阻为 2 欧,求 20 度时的电阻,则:留温升和
初始电阻为空格,其他都填满,材料系数 Ka 根据手册填写,初始室温 T0 填 20,终止室
温 T1 填 30,终止电阻 R1 填 2,按[确定]按钮。
操作提示:
a、按[TAB]键可以轮流在上面格子中输入数据。
b、材料系数 Ka 一般取值,铜:235;铝:225。也可以根据材料电阻变化反过
来计算 Ka 值。
二.额定点温升折算
温升测试时偏离额定点,把温升折算到额定点。
三.测量电阻折算
电机绕组内部的线已经接好,从外电阻和接法求每相电阻数值。
