4.9 绕组设置与参数
打开软件，点击工具按钮 ，即可弹出绕组设置与参数数据页面。注意软件中的
图示信息内容非常详细，请仔细阅读。
1 绕组种类：绝大多数是两绕组正交，极个别的风扇调速电机可能采用其他绕组。
2 相间绕组夹角：两绕组正交为 90°,两绕组非正交一般 60°,三绕组一般 120°
3 绕组形式：分两类绕组，第一类绕组大圈线包单独放于槽中，大圈线包不要叠嵌
工艺性较好；第二类绕组大圈线包共槽（全距），端部较长，有较高的绕组系数，适合于
细长型电机。
在选定主绕组形式后，付绕组软件自动分布。
4 并联支路数：一般为 1 路，功率比较大时可以用 2 路或者 4 路
5 并绕根数：对于电流较大的电机，如果采用 1 根导线的话，需要比较大的线径，
工艺性差，因而可以采用多根并绕。可以采用线径换算工具 进行换算。
6 运转电容、起动电容、外串电阻：按实际输入即可。其中运转电容、起动电容如
果不知道要采用多少才合适，可以输入前面几页数据后（此时定转子叠厚要输入数据不
能留空白），在空白的输入框中用鼠标点一下，软件会自动给出较合适的电容量供参考。
也可以在【
分层优化】
进行优化计算，得到最佳电容量。
7 绕组的等效方式：只要槽内导体的相位、电流方向和匝数不发生变化，绕线接线
方式可以任意选择，除了【端部长度可能不一致，需要调整输入系数】外，它们是完全

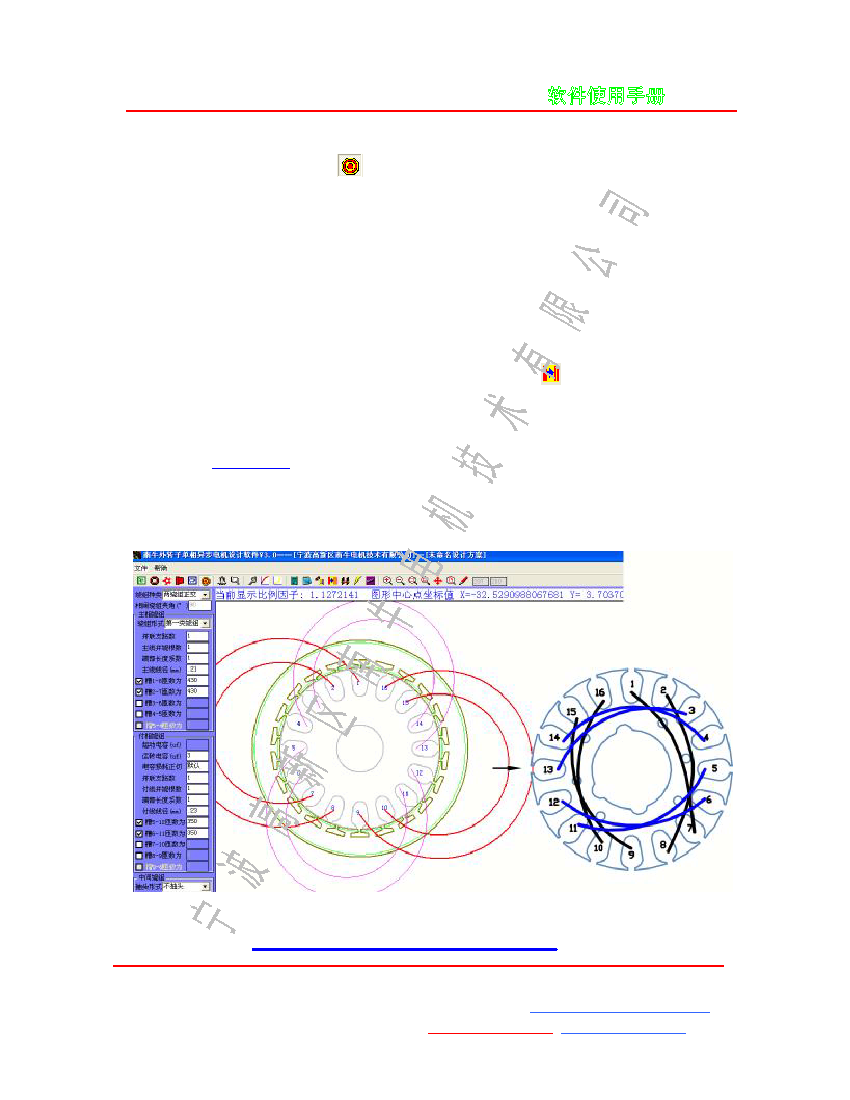

等效的，都可以用软件直接计算。例如：当每槽匝数相等时，下图所示的绕线方式是等
效的，软件可直接计算。
同样的原理，可以把把双层绕组改为单层绕组，请参看《正规绕组之变型——把双层绕
组改为单层绕组》
https://www.motorcad.net/Html/?2807.html
