4.8 铁芯结构与材料

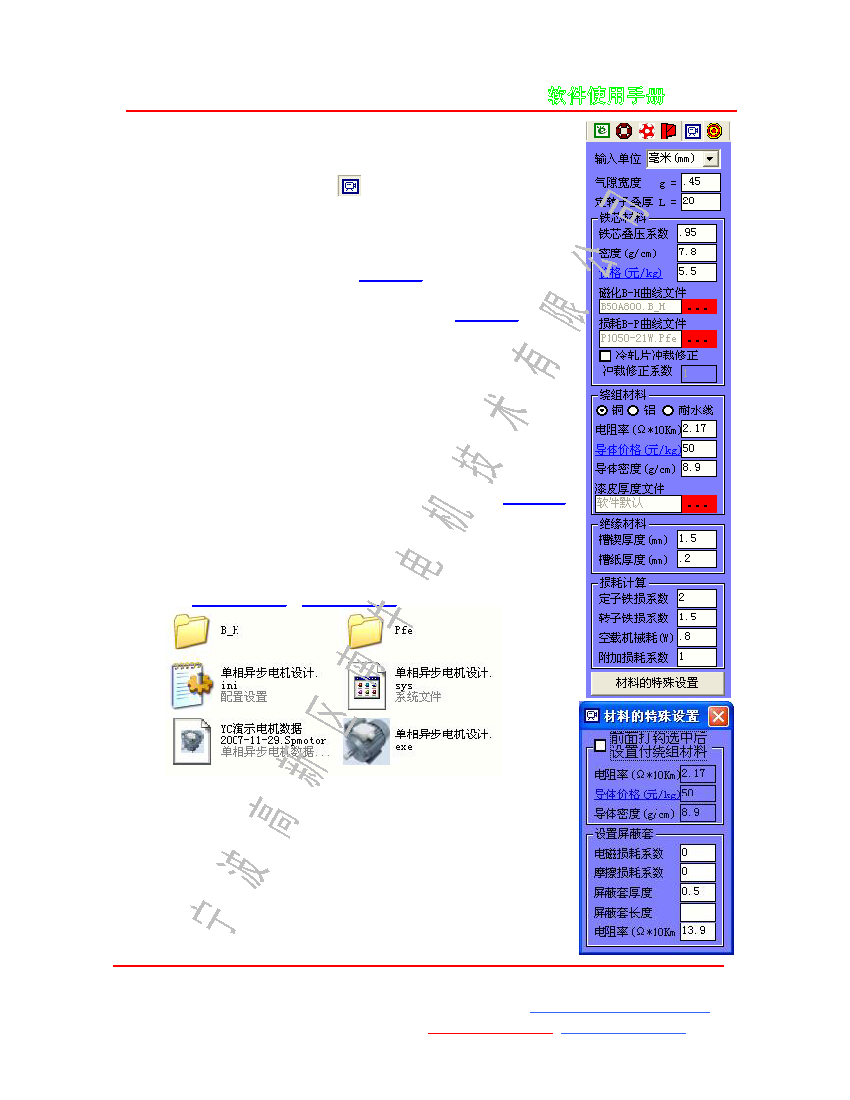

打开软件，点击工具按钮 ，即可弹出如右下图所示铁芯
结构与材料数据页面。
注意事项：
1 如果无法输入数据，请 参 考
额定数据
页面中的"首先提示"
2 在输入数据过程中，可以点绘制电机结构图的相关按纽。
如果输入数据有错误，图形中会显示出来。
参看
转子冲片
数据输
入图示说明
输入说明:
1 输入单位 (气隙和叠厚的单位) ：可以选择毫米（mm）、
厘米(cm)、英寸(in)，一般按照软件默认的毫米（mm）即可，以
便和其他 CAD 制图软件单位统一，对照图纸时数字上更直观。
2 气隙宽度：指定转子之间的间隙(单边)。
3 定转子叠厚：按实际输入，或者留空白，以后在
分层优化
中让软件自动设计。
4 铁芯材料系数
4.1 叠压系数：0.92-0.98,按材料质量说明书实际输入。
4.2
磁化曲线文件
和
损耗曲线文件
必须放入规定文件夹
5 绕组材料按实际输入即可
6 绝缘材料只影响槽满率计算，不影响其他性能
7 损耗系数根据说明或者实际损耗输入
8 材料的特殊设置
8.1 单独设置付绕组材料
8.2 设置定转子之间的屏蔽套的损耗
其他：请参考软件中提示信息，软件中的提示信息内容非常
详细，请注意阅读。
