4.6 内定子冲片
南 牛电机 技术有限 公司
4.6.1 输入数据注意事项

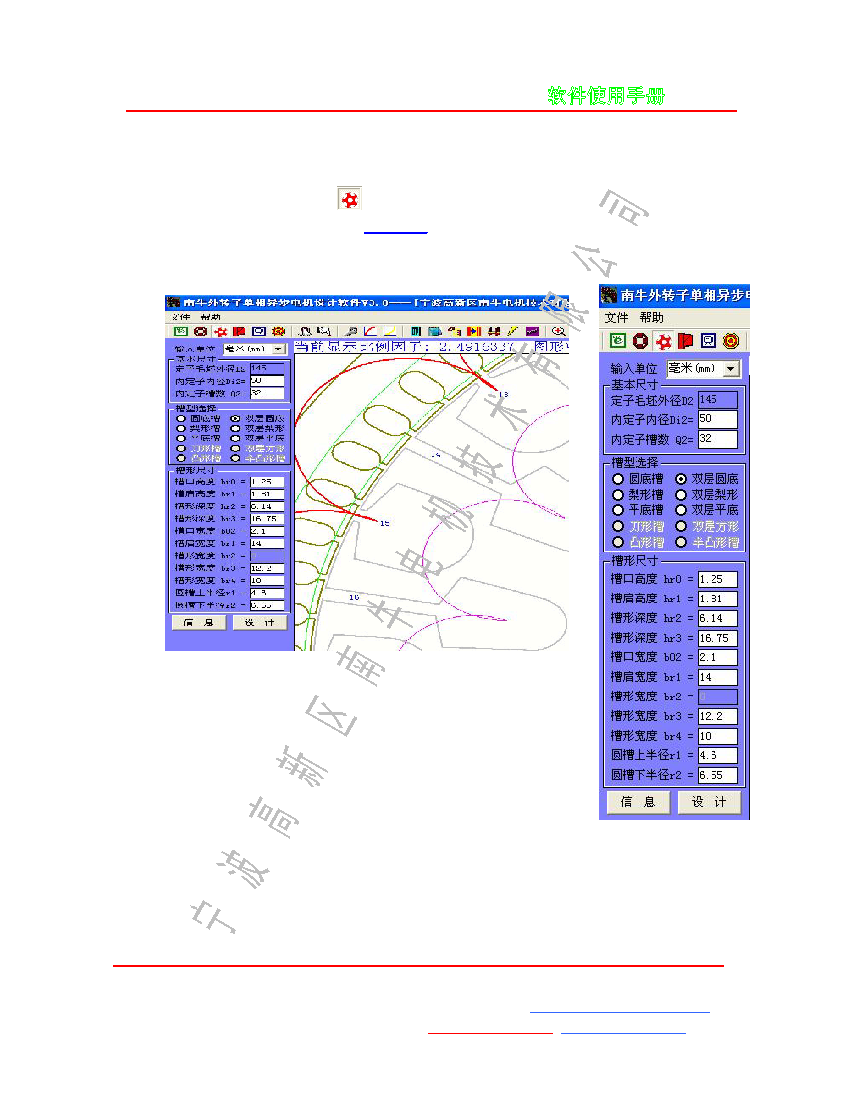

打开软件，点击工具按钮 ，即可弹出如右下图所示转子冲片数据页面。注意：
1 如果无法输入数据，请参考
额定数据
页面中的"首先提示"
2 在输入数据过程中，可以点绘制电机结构图的相关按纽。如果输入数据有错误，
图形中会显示出来。如下图所示
2 输入单位：可以选择毫米（mm）、厘米(cm)、英寸(in)，
一般按照软件默认的毫米（mm）即可，以便和其他 CAD 制图软件
单位统一，对照图纸时数字上更直观。
3 内定子外径：此处是输入冲片的尺寸，为毛坯尺寸与转子
内径相差 2 倍气隙。
4 定子内径：无通风孔时为轴径尺寸，有通风孔时，请参看
【外转子外径】的输入折算说明。
5 定子槽数：参考软件提示信息，根据经验输入。
6 槽型选择：有 3 种单排槽和 3 种双排槽可以选择。
如果槽型并不是这六种之一，则需要适当折算才能计算，保持槽面积和齿宽都不变，
将其折算成相近的槽形。当然这样做是近似计算，但一般误差并不大，在工程实践上是
可以接受的。
7 其他尺寸：按照软件图片提示输入即可。
