4.4 额定数据
首先提示：
本软件对用户输入数据的作及时过滤检查，只允许输入整数的地方，
无法键入小数点；只允许输入数字的地方，无法键入字母和其他符号；小数框只能键
入一个小数点；输完上一格按回车自动跳到下一格，如果还未输入数据按回车则仍然
不动；如果在本页的最后一项输入数据后按回车，软件可自动转入下一页面。
因此，要输入小数点时，应该
将中文输入法关闭
，否则按键盘上小数点键是没有任何反
应的…
?
-
输小数点时要关闭！

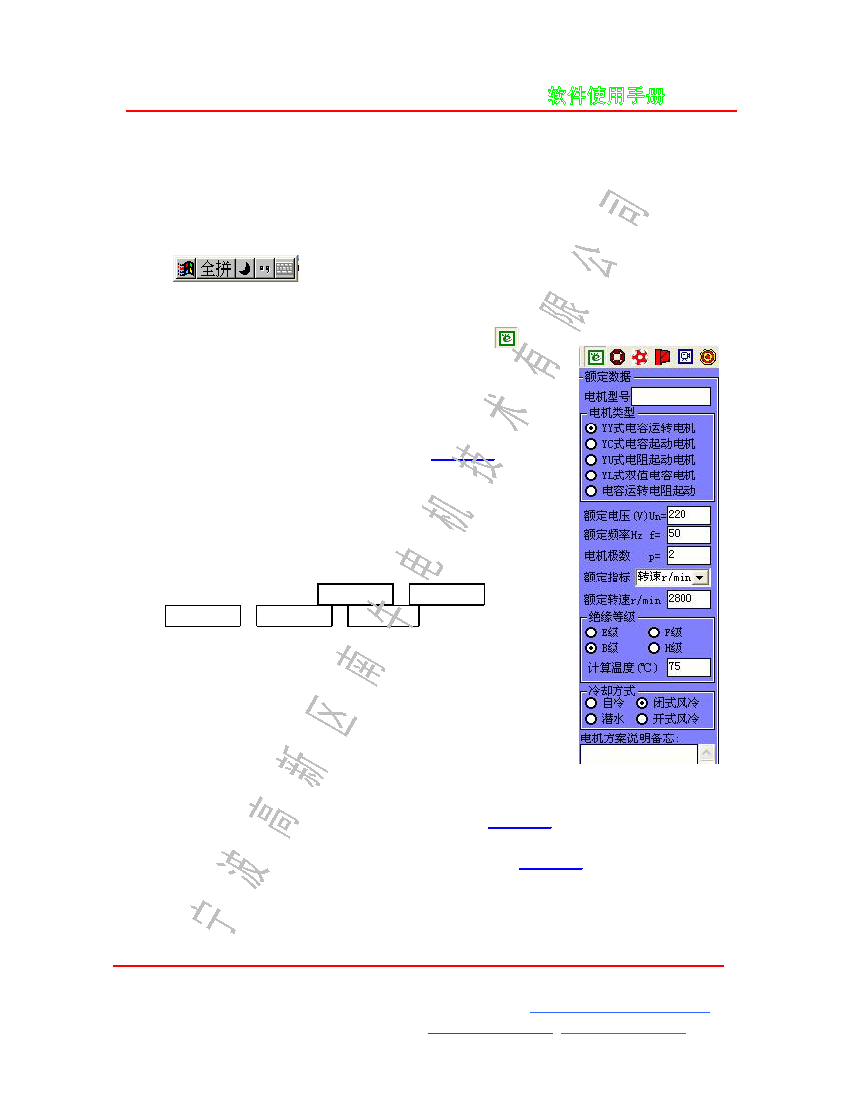

打开软件，或者进行了其他操作后点击工具按钮 ，
即可弹出如右图所示额定数据页面，按照实际输入或选择
即可。
注意事项：
1 电机型号：不能输入
\
,
/
,
?
,
*
字符，因为保存数据
时电机型号会出现在默认的文件名中，参看
文件菜单
。
2 电机类型：一般按设计任务要求选择即可。
3 额定电压：如果软件为免费体验版，那么无论电压输
入多少，软件都将按照 170V 进行设计计算。
4 额定频率：一般为 50-60Hz，软件可适应 1000Hz 以
下频率的计算。
5 电机极数：应输入偶数。
6 额定指标：可以选择输入电流 A、输入功率 W、
输出功率 W、转速 r/min、转矩(N.m)
和【风机水泵】具体请看软件自动提示。
7 额定指标数值：按设计任务要求输入即可，负载为【风
机水泵】时需要输入 3 个数据，以描述负载的变化状况。
如果额定指标选择转速，那么要注意：转速和输出功
率之间有关联。在最大输出功率点之前，转速越低输出功
率越大；在最大输出功率点之后，转速越高输出功率越大。
而一般电机的工作转速总是在最大输出功率点之前，因而
输入较低的转速可以把输出功率做大
。
8 绝缘等级：E 级、B 级按 75℃计算电机性能，F 级、H 级按 115℃计算电机性能；
另由于温升限值不同，选择不同的绝缘等级，软件在
分层优化
中默认的热负荷数值会有
所不同。
9 冷却方式：选择不同的冷却方式绝缘等级，软件在
分层优化
中默认的热负荷数值
会有所不同，对于核算性能无关。
10 电机方案说明备忘：可以输入任何字符
