帮助
菜单包含帮助主题、关于。

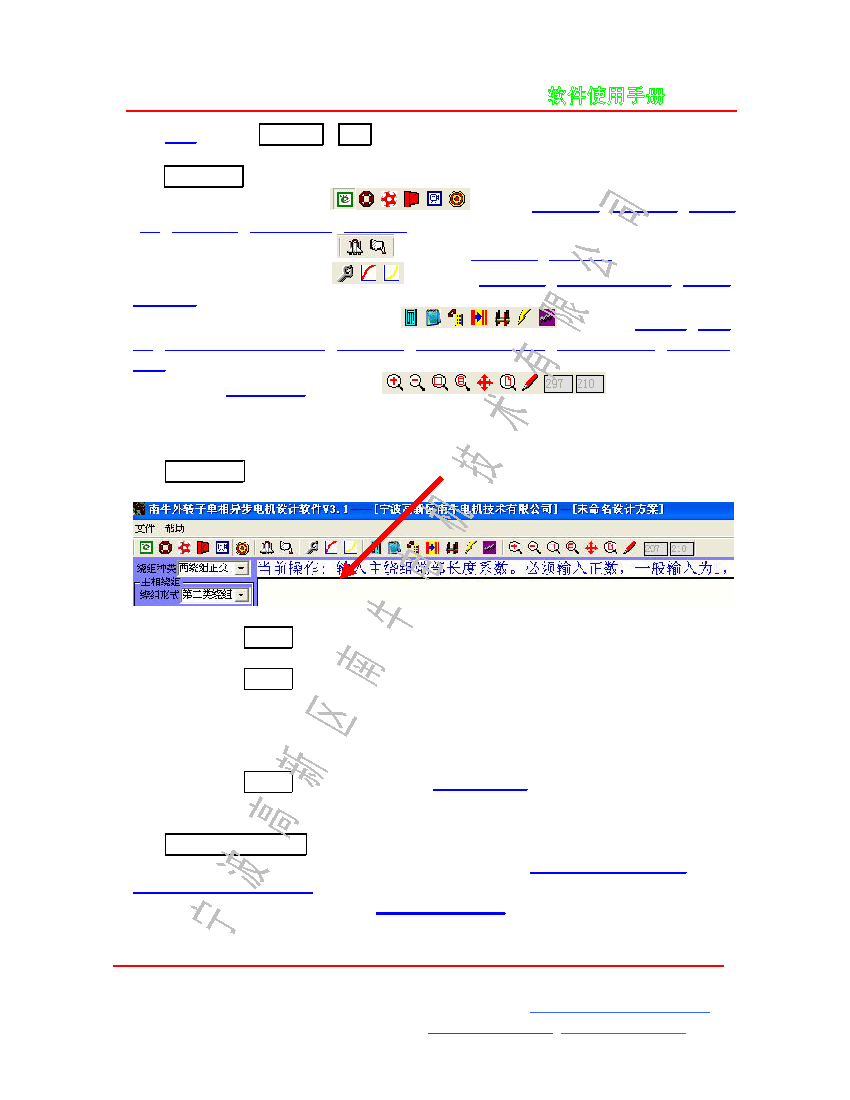

工具按钮栏----包含 26 个按钮,分为 5 组:
第 1 组:数据按钮 6 个,
分别为 1
额定数据
2
定子冲片
3
转子冲
4
转子端环
5
结构与材料
6
绕组参数
第 2 组:设计按钮 2 个,
,分别为 1
设计向导
2
分层优化
第 3 组:系统按钮 3 个,
,分别为 1
系统设置
2
磁化曲线拟合器
3
损耗曲
线拟合器
第 4 组:辅助设计工具按钮 7 个,
,分别为 1
计算器
2
记事
3
槽满率计算与线模设计
4
线径换算
5
许用动平衡量计算
6
电阻温升换算
7
空载特性
分析
第 5 组:
电机结构图
按钮 7 个,
,分别为 1 放大电
机结构图 2 缩小电机结构图 3 窗口查看电机结构图细节 4(按实际大小)1:1 查看电机
结构图 5 移动电机结构图 6 重画电机结构图 7 自定义显示区尺寸
提示信息栏----给用户的提示信息,用 户操作时应注意这里的提示。
特别重要!!!
主功能区
数据区
包含了 6 页数据,和工具按钮栏 6 个数据按钮一一对应,当按钮
为下压状态时,那页的数据就显示出来。
主功能区
显示区
用来显示相关电机设计资料知识、电机结构图、电机性能曲线、
电磁设计计算单。各种显示状态之间软件会根据操作状态自动变换。输入或修改设计数
据的时候软件自动显示相关的电机设计资料知识,输入完尺寸后自动绘制电机结构图,计
算了电机性能曲线后自动绘制电机性能曲线,计算了电磁设计计算单之后则自动显示电
磁设计计算单。
主功能区
功能区
有 3 个计算按钮用来
计算电机性能
,有 3 个计算单的操作按钮,
分别可以显示计算单、保存计算单、设置计算单字体。
软件标识(状态)栏----包含软件版权标识,版本标识,软件最后更新时间,和当
前 操作时间。点击软件版权标识会打开我公司网站
http://www.nanew.net
或 者
https://www.motorcad.net
点击软件版本标识会启动一封主题为"关于《外转子单相异
步电机设计 V3.1》软件"、发送到
liu@MotorCAD.net
的邮件
