《外转子单相异步电机设计 2.0》
- 14 -
宁波高新区南牛电机技术有限公司
联系电话:0574-87910951 传真 0574-87908395 公司网站：http://www.MotorCAD.net
手机:13071986828 QQ 号码:106553993 电子邮件:
liu@MotorCAD.net
liuwqnet@163.com
第二步确认
或输入
基本尺寸
其他项按照软件默认的不变，在输出功率处输入 100,
点击按钮
二、基本尺寸
，出现右图界面。
本页包括了电机的几个最基本的尺寸和定转子槽数，
数字是由软件自动设计的。
如果全新的设计一个电机，软件自动设计的尺寸都是
可以接受的，那么请点击按钮
三、冲片设计
进入下一步
设计。
在电机的实际生产中，真正完全的全新设计一个新电
机的情况很少，因此这些尺寸都可以参考样品或者由电机
结构设计决定，
一般需要按照实际情况输入相关数据
。输
入数据后，点击按钮
三、冲片设计
进入下一步。
第三步
冲片设计
----给定槽面积，设计最优冲片
按照软件默认的数字不变，点击按钮
三、冲片设计
，出现如下图的设计结果。设计结

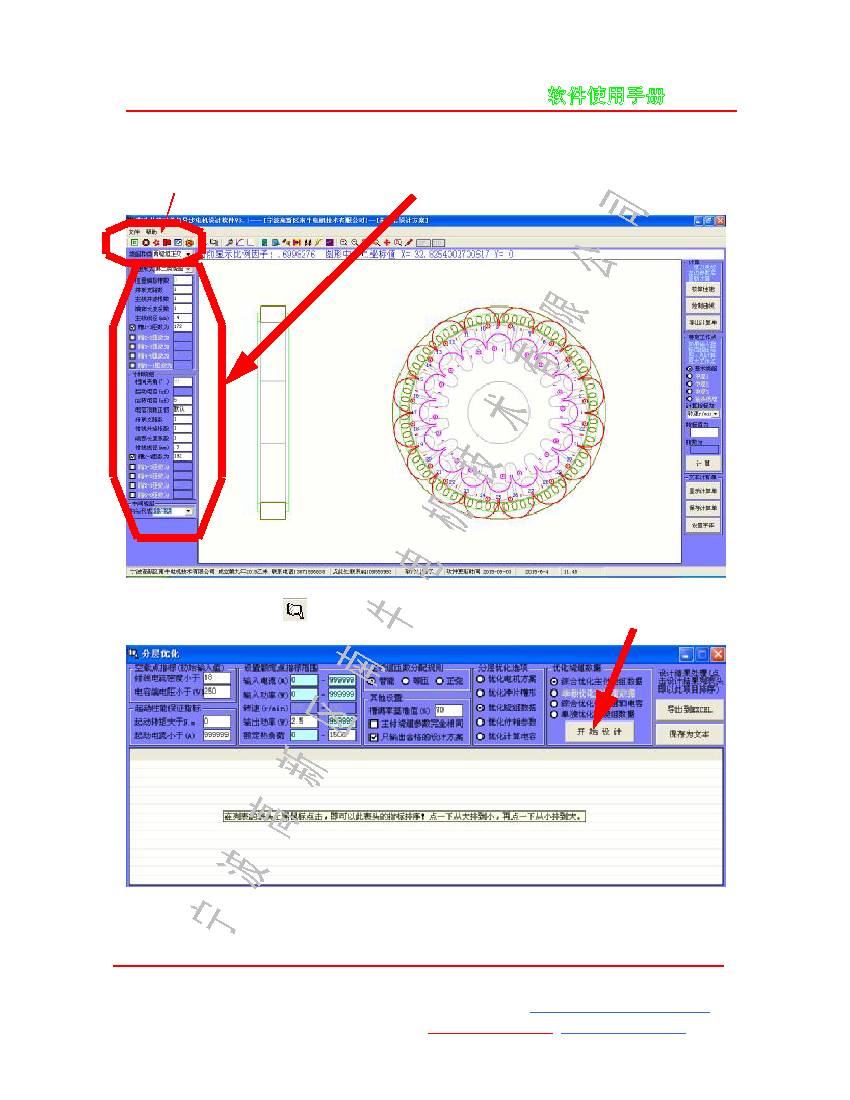

果的图形自动绘制在主界面中，设计结果的数据在左侧相关页面中。
至此，软件自动
选择了最常用的槽形
设计好了电机冲片的
槽形尺寸，自动选择
好了最常用的绕组布
线方式。
如果对这些设计
结果不满意，您可以
重新输入槽面积自动
设计最优冲片，也可
以在主界面手动修改
相关选项和数据。
一般情况下不需
要修改，采用最常用
的槽形和布线方式即
可
。完成后，点击按
钮
四、端环设计
进
入下一步。
