第六步
输出结果
在自动设计结果中选择合适的方案双击之，即可将
设计结果输出到主界面，并打出全部电磁设计计算单。

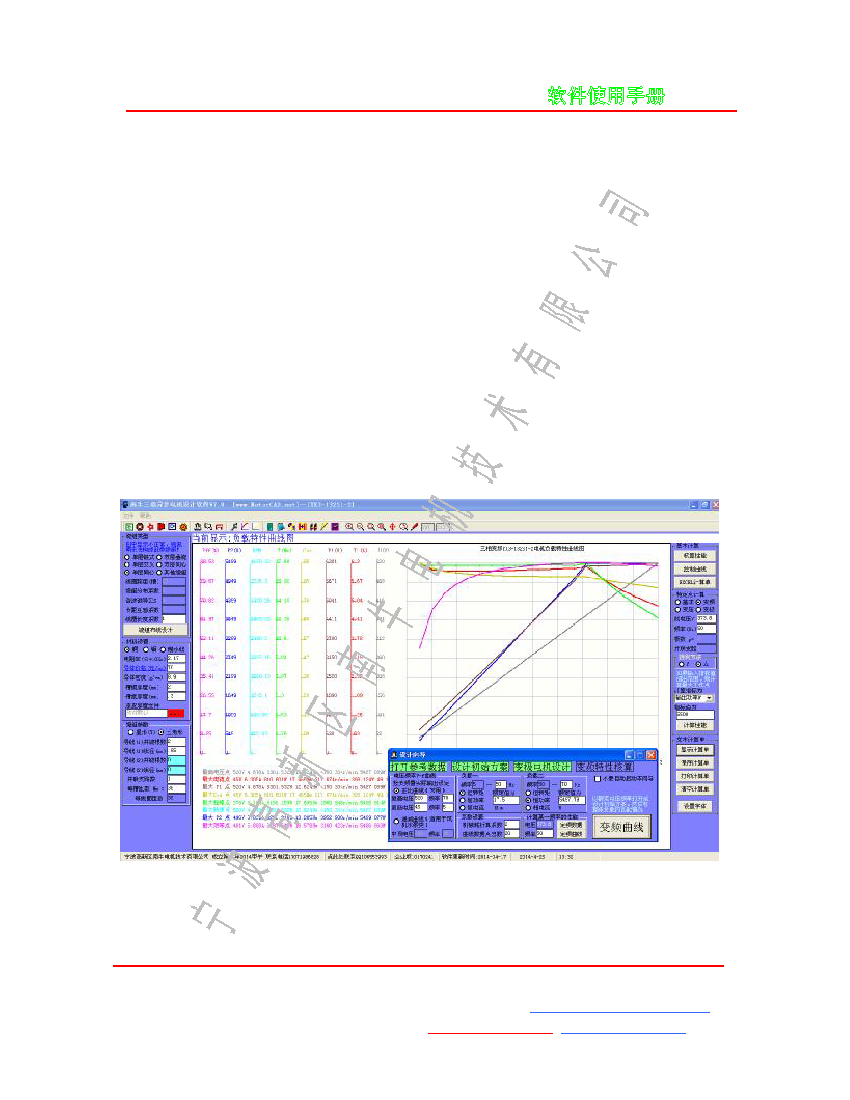

然后可以通过主界面的相应按钮保存计算单、绘制电机特
性曲线；通过主界面的文件菜单保存数据以便下次打开调
用、输出相关零部件的机械图纸（DXF 文件）。
至此，一个新电机的电磁设计全部完成！
3.2 快速设计电机绕组数据
只有定子尺寸，转子槽和端环尺寸未知时，可以在设计向导的第三步
冲片设计
时，按
照实际使用的冲片输入
定子轭高
、
定子齿宽
，然后按一下[设计定转子冲片]按钮，软件将
自动设计与此定子片配套的转子片和端环，以此为结果即可快速设计绕组数据。
