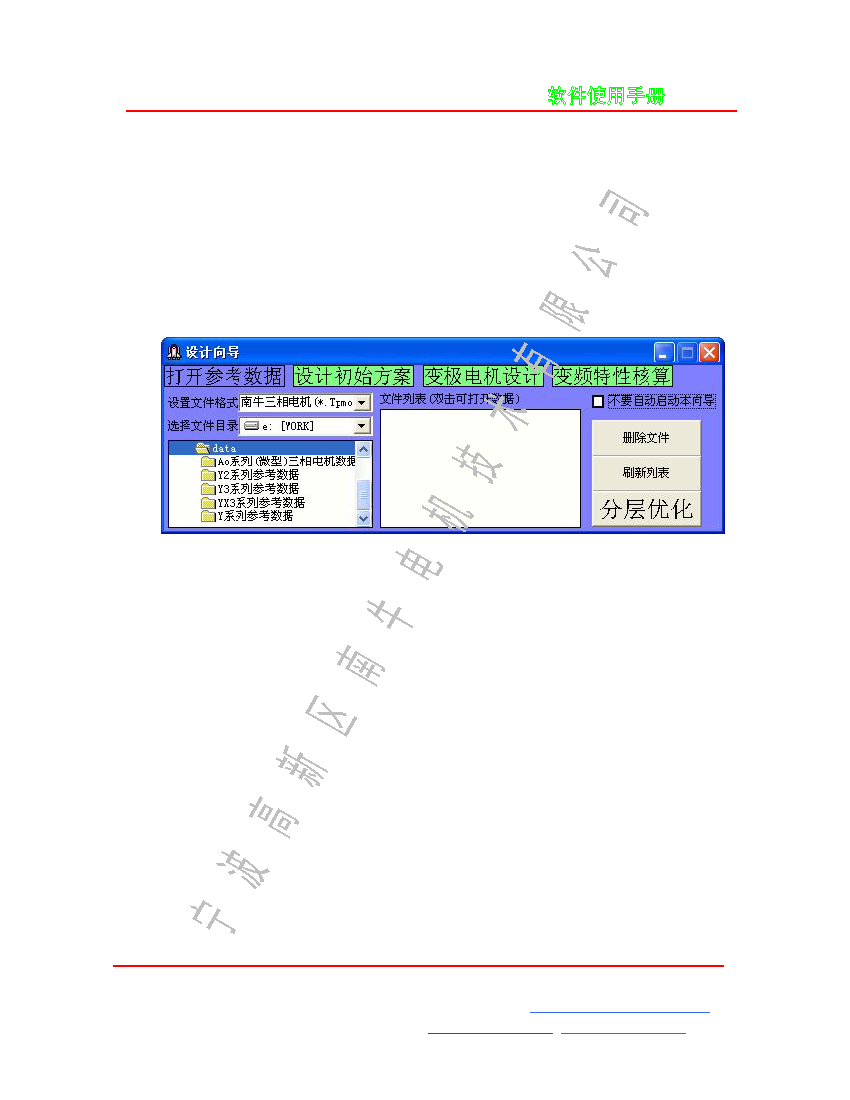

第二步确认
或输入
基本尺寸
其他项按照软件默认的不变，在输出功率处输入 100,
点击按钮
二、基本尺寸
，出现右图界面。
本页包括了电机的几个最基本的尺寸和定转子槽数，
数字是由软件自动设计的。
如果全新的设计一个电机，软件自动设计的尺寸都是
可以接受的，那么请点击按钮
三、冲片设计
进入下一步
设计。
在电机的实际生产中，真正完全的全新设计一个新电
机的情况很少，因此这些尺寸都可以参考样品或者由电机
结构设计决定，
一般需要按照实际情况输入相关数据
。输
入数据后，点击按钮
三、冲片设计
进入下一步。
第三步
冲片设计
按照软件默认的数字不变，点击按钮
三、冲片设计
，出现如下图的设计结果。设计结
果的图形自动绘制在主界面中，设计结果的数据在左侧相关页面中。
至此，软件自动选
择了最常用的槽形设计
好了电机冲片的槽形尺
寸。
如 果对这些设计
结果不满意，或者有相
近的冲片参考，您可以
重新输入定子齿宽、定
子轭高、转子槽面积设
计冲片，也可以直接在
主界面输入相关选项和
数据。
完成后，点击按钮
四、端环设计
进入下一
步。
