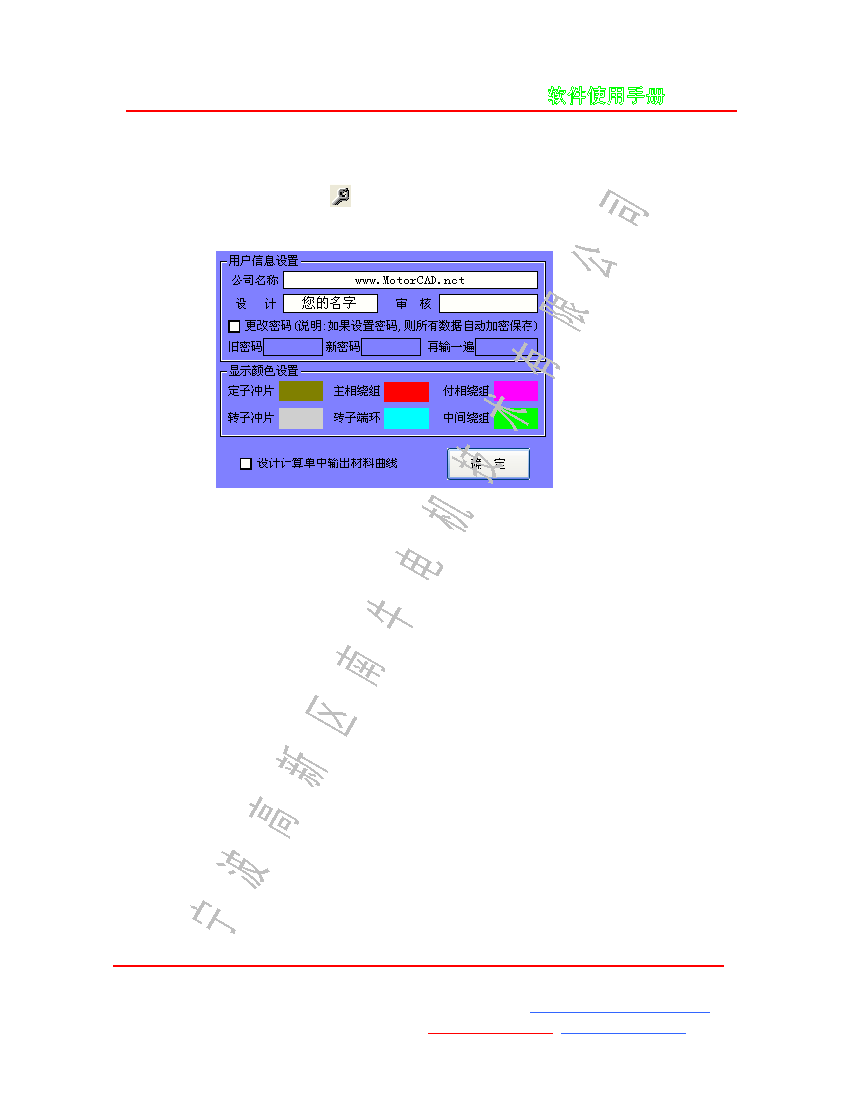

4.10 设计向导
打开软件，或者点击工具按钮 ，即可弹出设计向导页面。操作见
3.1 快速设计新电机
4.11 自动设计与优化计算
南牛电 机技术 有限公 司
4.11.1 条件设置
打开软件，点击工具按钮 ，即可弹出
自动设计与优化计算
页面,其中左上部分进
行设计条件的设置，如下图所示。请按照设计任务书要求输入相关指标数据，按照工艺
水平设置相关选项。
特别提示：
底部的设计进度只代表软件还在计算，设计进度到头了并不代表设计已经完成，进
度指示又会从零开始重来。本软件采用的是无限搜索法，只 要 还 有 可 能 存 在 更好的方案，
就会一直搜索计算下去。设计完成后提示信息栏会有提示，请注意察看！
设置说明：
1 一般应选中"只输出合格的设计方案"，这样只要在合格方案中作比较，便
于选择方案。
2 尽可能将主界面的额定指标设置为转速，以节省计算时间。
3 在很多情况下，可以保持软件默认数值不变，直接进行设计。
4 输入原来的数据进行核算、打出电磁设计计算单时，相关数据会自动输入到
本页面的对应文本框中；只要按[开始设计]按钮，得到的合格方案即可和原来数
据的性能保持基本不变。（此时可在设计结果列表中选择成本较低的方案）
5 指标要求尽可能放宽，对于无要求的指标，可保持软件默认数值不变，或放
得更宽一些。以便输出更多的合格设计方案供选择。
6
空载点指标是初始输入指标
，
软件依据此数据进行设计；而
其他指标为结果
判断性指标
，用来判定软件自动设计的数据是否合格。起动转矩要求大、空载不
工作的电机（比如水泵风机类负载），付线电流密度可以输入得比较大一些，有时
甚至可以达到 20-30。
7 如果软件计算 5 分钟以上得不到合格方案，请 取消设计，把相关指标要求放
宽后重来。如果始终得不到合格方案，那么说明要达到这个指标有一定难度，您
可以尝试取消"只输出合格的设计方案"的选项，根据不合格方案的计算指标进
行手动输入调整参数，然后计算电机性能。
