4.10 设计向导
打开软件，或者点击工具按钮 ，即可弹出设计向导页面。操作见
3.2 设计全新电机
4.11 分层优化
南 牛电机 技术有限 公司
4.11.1 条件设置

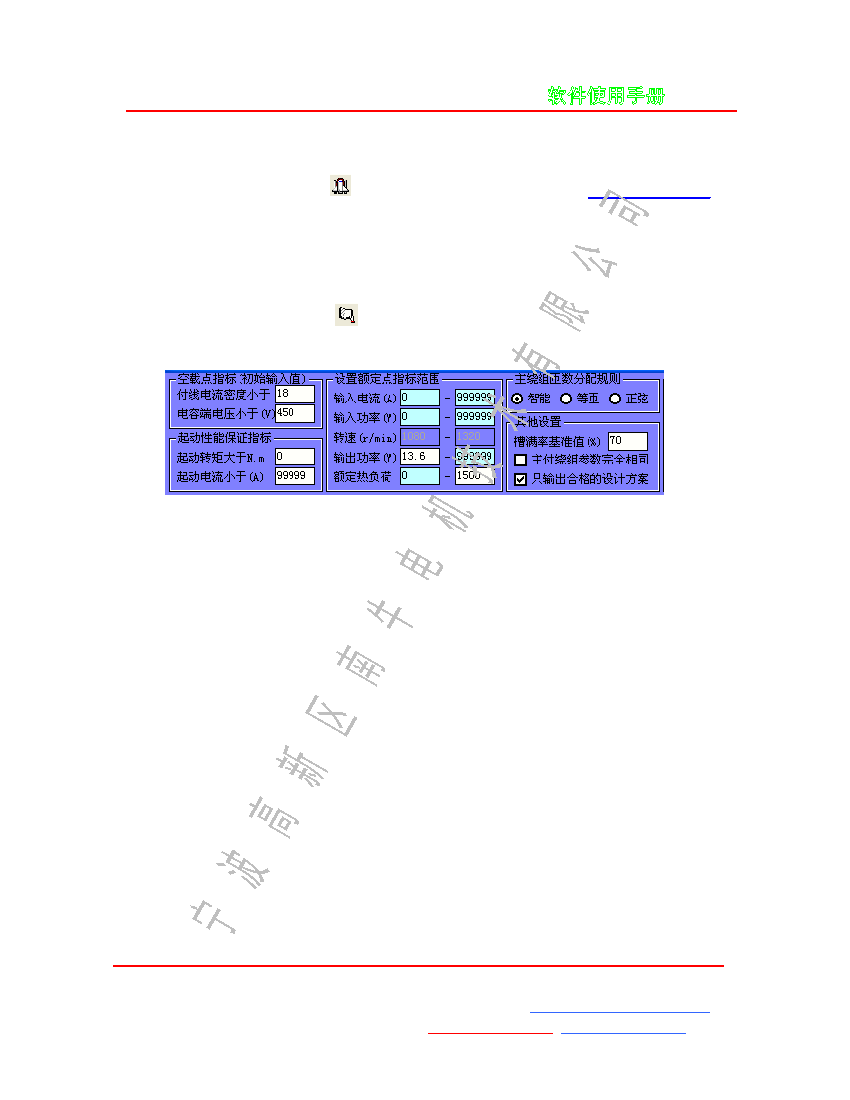

打开软件，点击工具按钮 ，即可弹出
分层优化
页面,其中左上部分进行设计条件
的设置，如下图所示。请按照设计任务书要求输入相关指标数据，按照工艺水平设置相
关选项。
特别提示：
优化性能时，槽满率基准值应设置得略大些，当设定的槽满率变小且已有合格方案
输出之后，用户可以点【取消】按钮，然后选择方案。
在定转子不变的情况下，可以认
为槽满率相等，电机成本就相等
，因此此时设计结果列表中的方案成本都是差不多的，
用户选择自己需要的性能就可以了，一般建议选择【估算温升】最低的方案。
优化成本时，槽满率基准值应设置得略小些，如果得不到合格方案软件会自动增加
槽满率继续计算下去，直到出现【设计完成】的消息框，然后选择成本最低的方案。
设置说明：
1 一般应选中"只输出合格的设计方案"，这样只要在合格方案中作比较，便
于选择方案。
2 尽可能将主界面的额定指标设置为转速，以节省计算时间。
3 在很多情况下，可以保持软件默认数值不变，直接进行设计。
4 输入原来的数据进行核算、打出电磁设计计算单时，相关数据会自动输入到
本页面的对应文本框中；只要按[开始设计]按钮，得到的合格方案即可和原来数
据的性能保持基本不变。（此时可在设计结果列表中选择成本较低的方案）
5 指标要求尽可能放宽，对于无要求的指标，可保持软件默认数值不变，或放
得更宽一些。以便输出更多的合格设计方案供选择。
6
空载点指标是初始输入指标
，
软件依据此数据进行设计；而
其他指标为结果
判断性指标
，用来判定软件自动设计的数据是否合格。起动转矩要求大、空载不
工作的电机（比如水泵风机类负载），付线电流密度可以输入得比较大一些，有时
甚至可以达到 20-30。
7 如果软件得不到合格方案，请取消设计，把相关指标要求放宽后重来。如果
