4.5.2 常规定子冲片设计

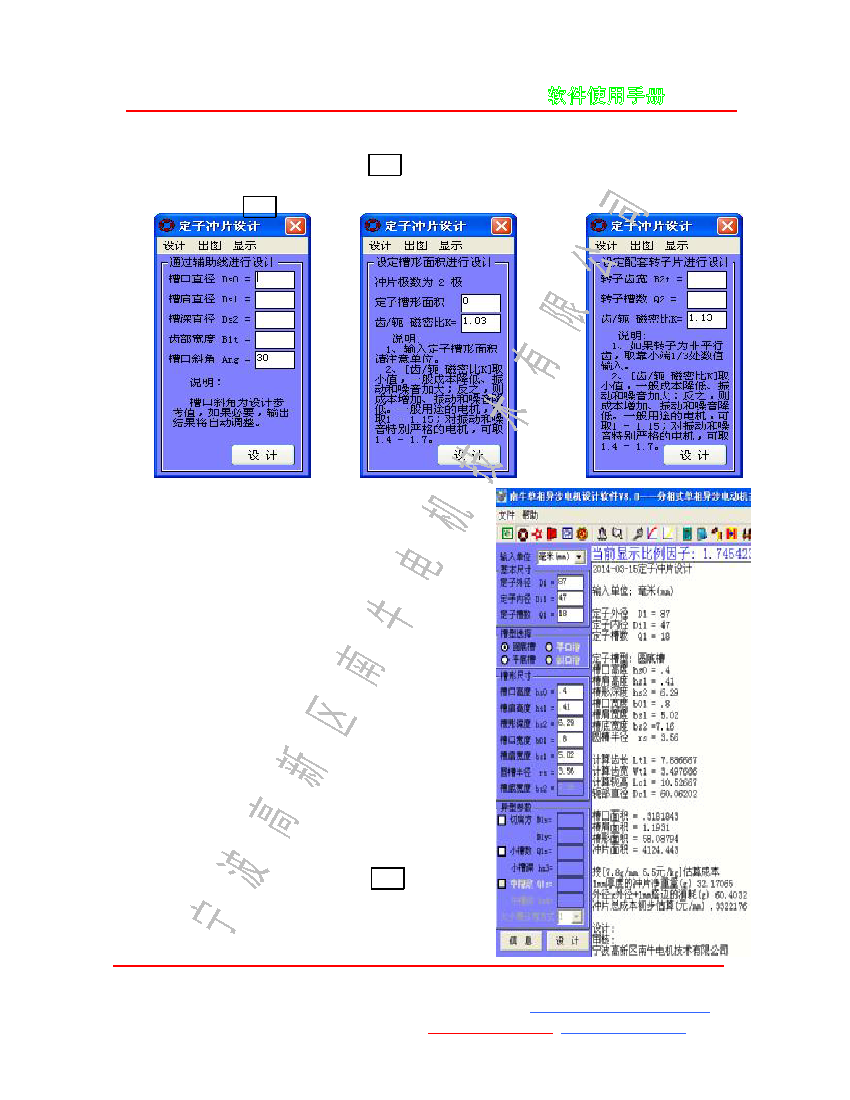

点击定子冲片数据页面底部的设计按钮，即可弹出如下左边第一图所示定子冲片设
计对话框。点设计菜单中的 3 种辅助设计方法，弹出如下 3 图所示界面，按软件提示输
入相关数据后按设计按钮即可。
所设计的定子冲片，数据显示在主界面的数据
区，可以通过出图菜单创建 DXF 文件。图形显示在
主界面的显示区，可以通过显示菜单进行控制，也
可以通过主界面工具按钮操作。
4.5.3 异型定子冲片设计
异型定子冲片需要设计者在常规冲片计算数据
的基础上进行设计，软件目前没有提供自动设计异
型定子冲片的功能。(但可以输入数据进行性能核算)
设计原则：
1、将槽面积缩小、外形切扁方，保持齿宽、轭
高不变；
2、如果异形槽电机正反转性能要一致，还应注
意磁场长轴与主绕组轴线夹角,即绕组和扁方之间
的位置关系
4.5.4 定子冲片计算信息
点击定子冲片数据页面底部的信息按钮，即可
弹出定子冲片的各种计算信息。如右图所示。其中
切扁方、小槽、中槽的信息是要相关选项前面打了
勾选中了才会有的。
