3.3 旧定子新电机

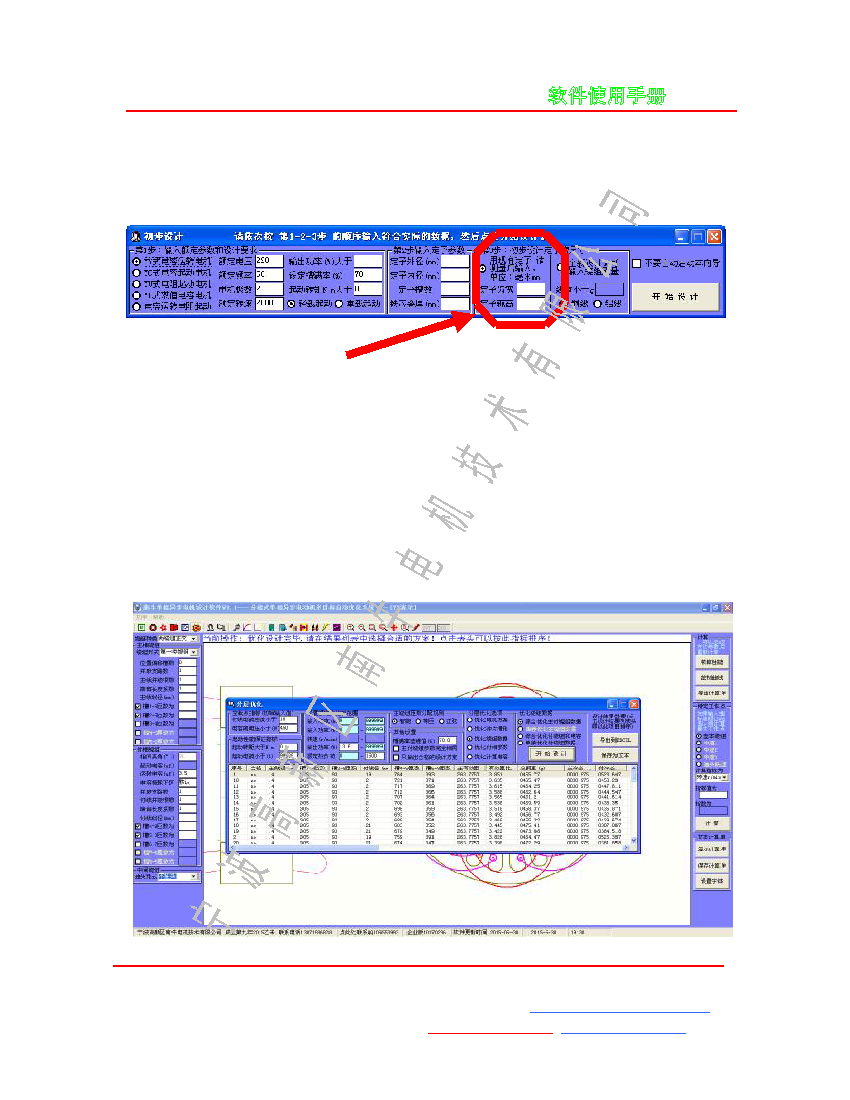

软件安装后，双击快捷方式启动本软件后,在屏幕中央有一" 设计向导",如下图所示。
操作关键：
用旧定子设计新电机，选中这里！软件可自动设计配套的转子、定子绕组参数等
操作步骤：
第 1 步：输入额定参数和设计要求。一般直接按要求输入数据即可，注意事项请看上一节。
第 2 步：输入定子参数。用旧定子设计新电机，
需要严格按照实际情况输入定子数据！
第 3 步：选择【用现有定子】选项，并
按实际输入定子齿宽和定子轭高！
第 4 步：点击【开始设计】按钮，初步设计完成，点软件界面中的【分层优化】。槽满率数
字出现变化后，点【取消】按钮，在设计结果列表中选择合适方案，电机设计完成！
