3.2 设计全新电机

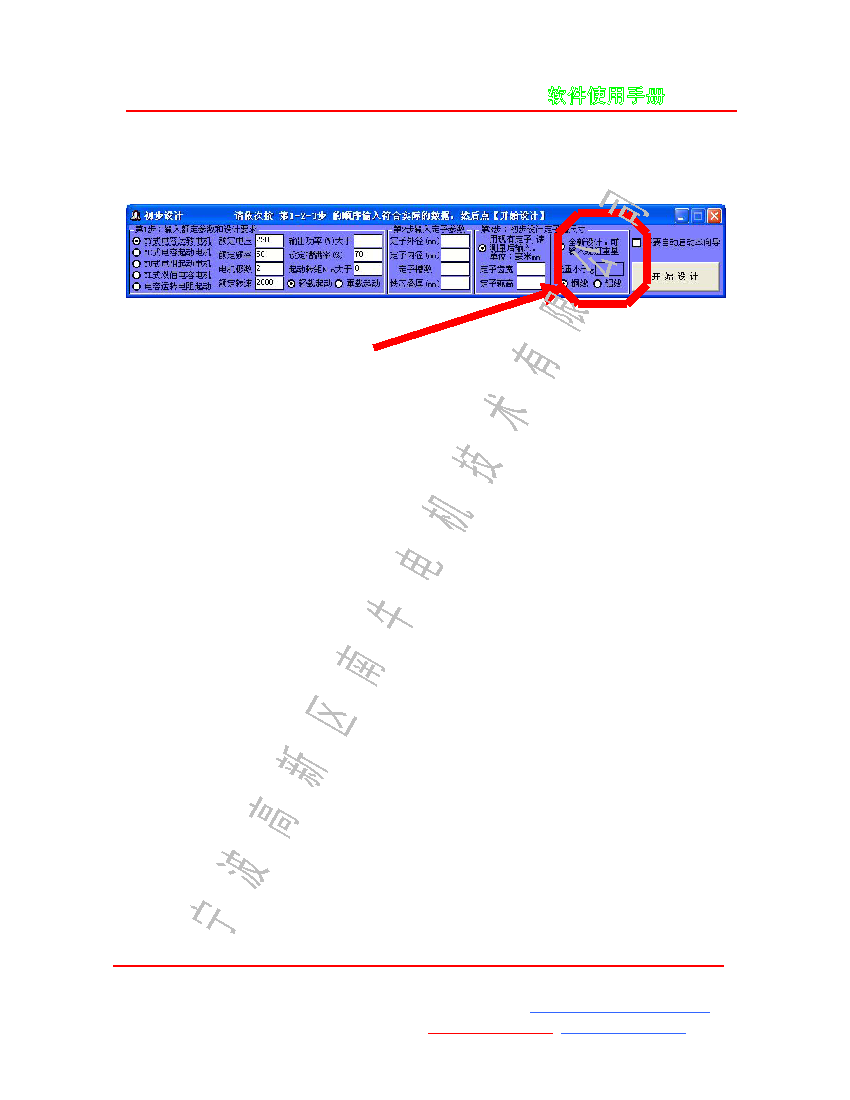

软件安装后，双击快捷方式启动本软件后,在屏幕中央有一" 设计向导",如下图所示。
操作关键：
设计全新电机，可以选中这里！
操作步骤：
第 1 步：输入额定参数和设计要求。一般直接按要求输入数据即可。
注意事项：
1 如果软件为免费体验版，那么无论电压输入多少，软件都将按照 170V 进行设计计算。
2 额定转速和输出功率之间有关联。在最大输出功率点之前，转速越低输出功率越大；
在最大输出功率点之后，转速越高输出功率越大。而最大输出功率点的位置和转子电阻密
切相关，一般电机的工作转速总是在最大输出功率点之前，因而
输入较低的转速可以把输
出功率做大
。
3 槽满率一般不大于 80%，不小于 50%，根据实际工艺情况而定。输入的槽满率高则软
件得到的初始方案用铜量较大，成本较高。
槽满率输入得小则成本低
，但槽内空隙易
有不流动的微小空气，结构像棉被一样不利散热，即使热负荷数值较小，也有可能温升较
高。
4 如果对起动转矩没有明确要求，如风扇等场合使用的电机，可以保持起动转矩为 0，
否则应该输入比设计要求略小的数值。
第 2 步：输入定子参数。
软件会根据前面的输入数据自动生成推荐数值，在电机的实际生产中，真正完全的全
新设计一个新电机的情况很少，因此这些尺寸都可以参考样品或者由电机结构设计决定，
一般需要按照实际情况输入相关数据
。
第 3 步：选择【全新设计】选项，绕组重量可以根据成本核算的要求输入合适的数字，也
可以不输入任何数字，让软件自动设计。
第 4 步：点击【开始设计】按钮，初步设计完成，软件界面变换为分层优化。等软件有合
格方案出现后，点【取消】按钮，在设计结果列表中选择方案，新电机设计完成！
