4.12 自动设计与优化计算
南 牛电机 技术有限 公司

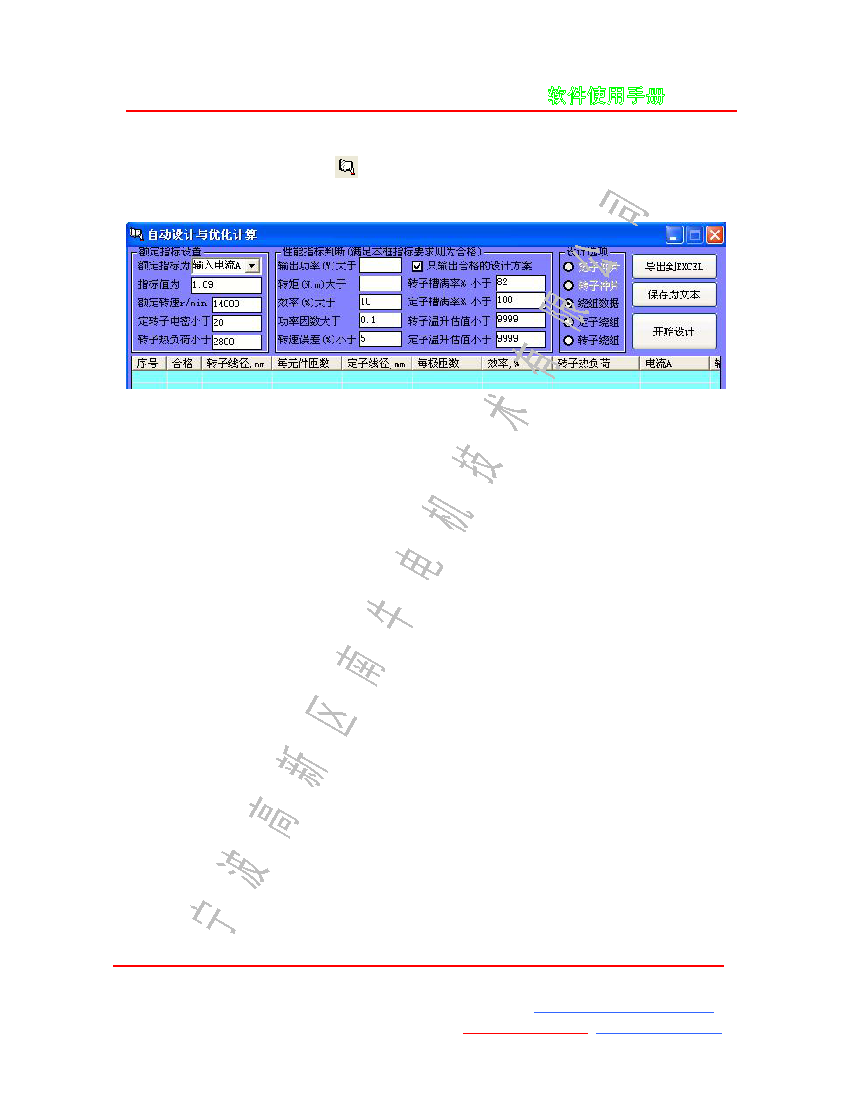

打开软件，点击工具按钮 ，即可弹出
自动设计与优化计算
页面,其中左上部分进
行设计条件的设置，如下图所示。请按照设计任务书要求输入相关指标数据，按照工艺
水平设置相关选项。
特别提示：
1 额定指标设置会影响到设计结果的搜索范围；性能 指标判断只影响到对某一方案
是否合格的判断；
2 设计选项为定子冲片、转子冲片、绕组数据时，额定指标只能选择输入电流；设
计选项为定子绕组、转子绕组时，额定指标可以任意选择，从 而可以根据负载情况精细
优化绕组数据
设置说明：
1 一般应选中"只输出合格的设计方案"，这样只要在合格方案中作比较，便于选
择方案。
2 尽可能将主界面的额定指标设置为输入电流，以节省计算时间。
3 在很多情况下，可以保持软件默认数值不变，直接进行设计。
4 输入原来的数据进行核算、打出电磁设计计算单时，相关数据会自动输入到本页
面的对应文本框中；只要按[开始设计]按钮，得到的合格方案即可和原来数据的性能保
持基本不变。（此时可在设计结果列表中选择成本较低的方案）
5 指标要求尽可能放宽，对于无要求的指标，可保持软件默认数值不变，或放得更
宽一些。以便输出更多的合格设计方案供选择。
设计完成后，可以：
1 点击列表头可以此项目数值的第一位排序，点一下从大排到小，再点一下从小
排到大。比如在[序号]两个字上点击鼠标，其排列结果如下图所示
2 可以拖动横向或纵向的滚动条，查看所有项目的数据。
3 选择其中一行用鼠标双击之，可以将设计结果输到主界面，并打出设计计算单。
4 将设计结果导出到 EXCEL，或者保存为文本文件。
结果选择：
一般情况下，主要考虑兼顾效率和转子热负荷
