4.9 关键参数及绕组

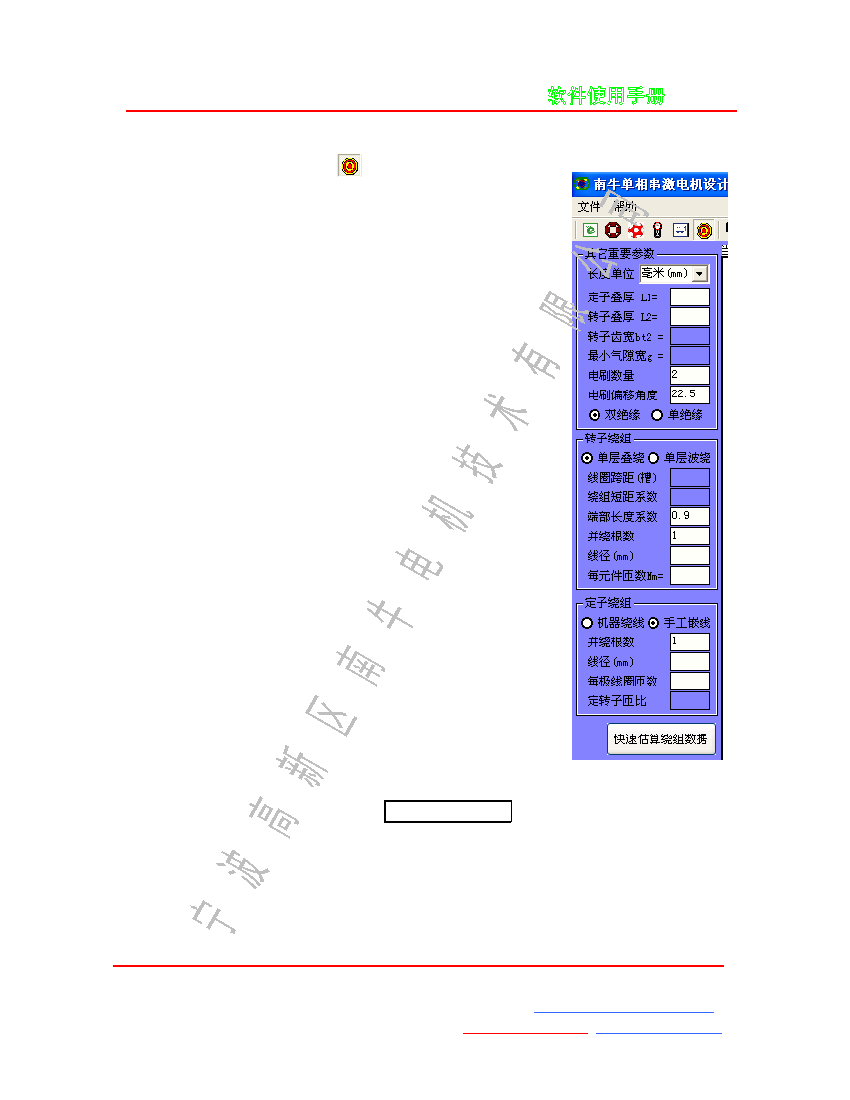

打开软件，点击工具按钮 ，即可弹出本页数据页面。
关键参数：
1 长度单位
2 定子叠厚
3 转子叠厚：只能等于定子叠厚或者比定子叠厚略小
4 转子齿宽：可以软件计算得到，也可以自己输入
5 最小气隙：软件计算后显示于此空格，不能更改
6 电刷数量：
7 电刷偏移角度：为改善换向的偏借角度
8 绝缘结构：单绝缘的 2 极电机轴的一部分也按磁路计算
转子绕组：
1 绕组形式：2 极一般为单层叠绕，多极可以采用单层波绕
（这样可以只用 2 个电刷，否则多少极就要用多少个电刷）
2 线圈跨距：软件默认比全距绕组短一槽
3 绕组短距系数：软件自动计算
4 端部长度系数：0.8-1.2 之间，和绕线工艺有关
5 并绕根数：手工嵌线的转子并绕和定子一致，机器自动
绕线则可以挂在换向器上分别绕几层
6 线径：裸线标称直径
7 每元件匝数：
定子绕组：
1 绕线形式：手工嵌线和机器自动绕线的用线长度不同
2 并绕根数
3 线径：裸线标称直径
4 每极线圈匝数：
5 定转子匝比
4.10 绕组数据估算
输入适当的定转子匝比，点下方快速估算绕组数据则可得
到初始绕组数据。可以在此基础上进一步调整、核算，直到满
意为止。
