4.6 转子冲片
南 牛电机 技术有限 公司
4.6.1 输入数据注意事项

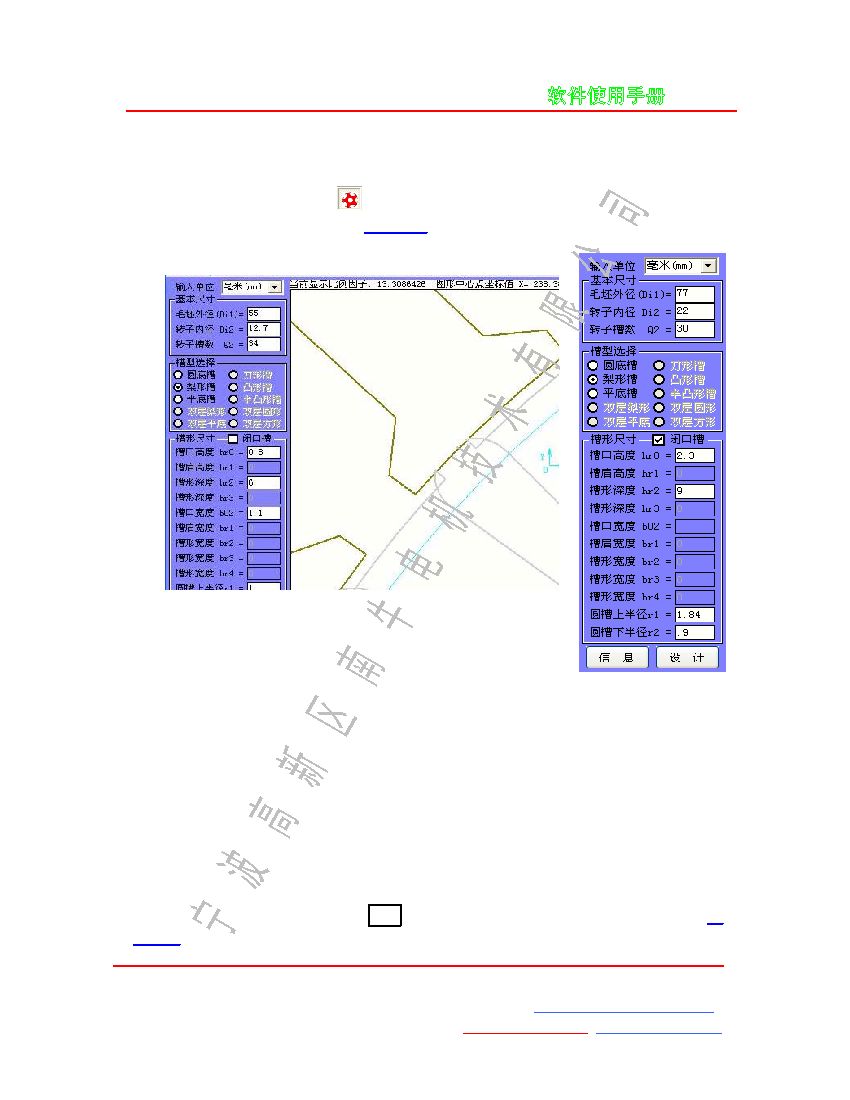

打开软件,点击工具按钮 ,即可弹出如右下图所示转子冲片数据页面。注意:
1 如果无法输入数据,请参考
额定数据
页面中的"特别提示"
2 在输入数据过程中,可以点绘制电机结构图的相关按纽。如果输入数据有错误,
图形中会显示出来。如下图所示
2 输入单位:可以选择毫米(mm)、厘米(cm)、英寸(in),
一般按照软件默认的毫米( mm)即可,以便和其他 CAD 制图软件
单位统一,对照图纸时数字上更直观。
3 转子外径:此处是输入冲片的尺寸,为 未 加 工的转子外径,
应与定子内径完全一致。如果此数值改动,定子内径也自动变化。
4 转子内径:为轴外径尺寸。
5 转子槽数:参考软件提示信息,根据经验输入。
6 槽型选择:选择圆底槽、梨形槽或平底槽。
如果槽型并不是这三种之一,则需要适当折算才能计算,保持槽面积和齿宽都不变,
将其折算成相近的槽形。当然这样做是近似计算,但一般误差并不大,在工程实践上是
可以接受的。
7 闭口槽:如果是闭口槽,在其中打勾选中即可。一 般 闭口槽转子的槽形为梨形槽。
8 其他尺寸:按照软件图片提示输入即可。注意是输入冲片尺寸,为 未 加 工的尺寸。
4.6.2 转子冲片计算信息
点击转子冲片数据页面底部的信息按钮,即可弹出转子冲片的各种计算信息。和
子冲片
页面操作完全一致。
