一、两种单层同心绕组之异同
以3相36槽4极为例,说明如下:
第一种,1-12 2-11 3-10,跨距分别为11,9,7,平均跨距为9槽,接线图如下:
第二种,1-10 2-9 11-18,跨距分别为9,7,7,平均跨距为7.67槽,接线图如下:
两种绕组都是单层的,绕组系数也完全一样,但第二种跨距更短、能节约铜线,(本例,平均每个线包短了1.33槽),因此,我们软件里面的布线采用的是第二种方法,如下图
二、双层同心绕组变形成为单层同心绕组
(请放大本文的图片进行查看!)
一、两种单层同心绕组之异同
以3相36槽4极为例,说明如下:
第一种,1-12 2-11 3-10,跨距分别为11,9,7,平均跨距为9槽,接线图如下:

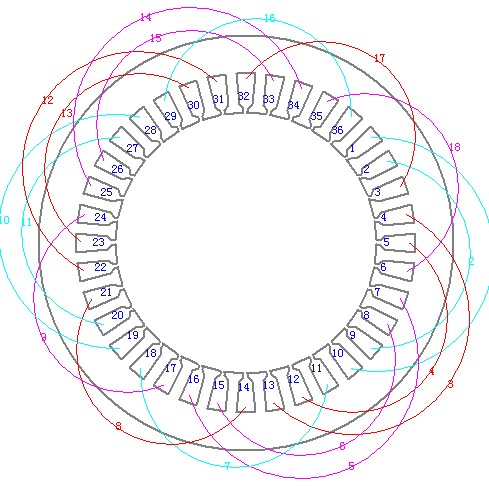

第二种,1-10 2-9 11-18,跨距分别为9,7,7,平均跨距为7.67槽,接线图如下:

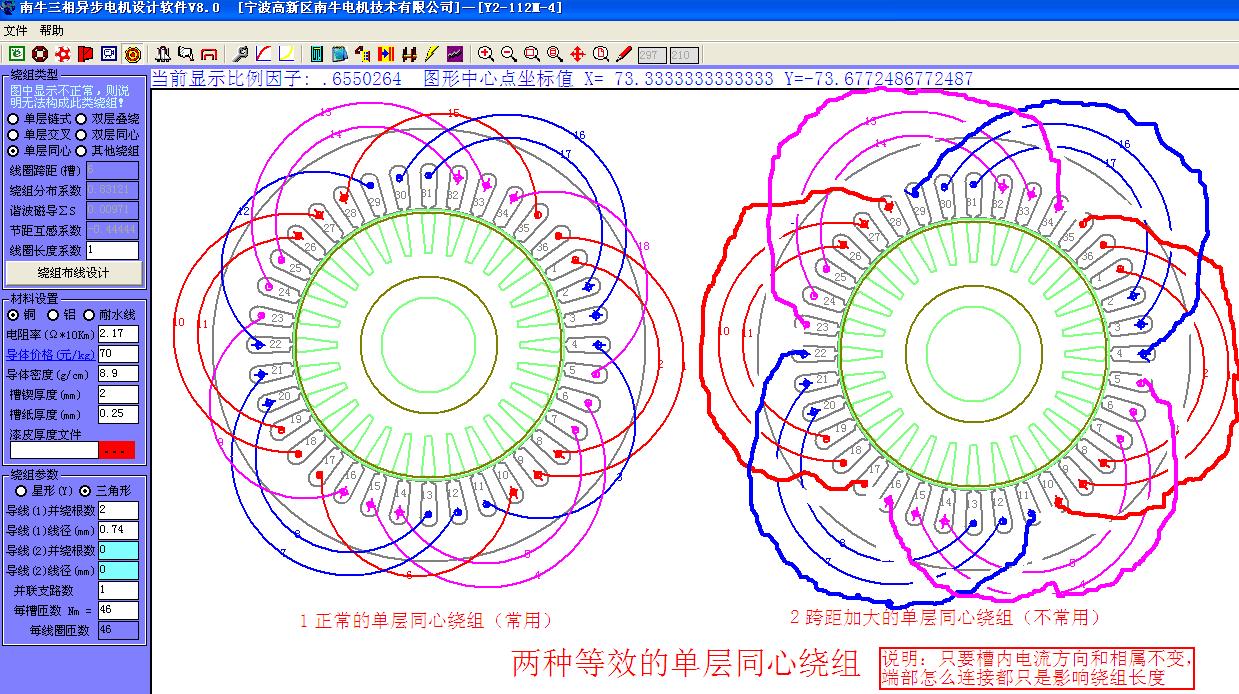

两种绕组都是单层的,绕组系数也完全一样,但第二种跨距更短、能节约铜线,(本例,平均每个线包短了1.33槽),因此,我们软件里面的布线采用的是第二种方法,如下图

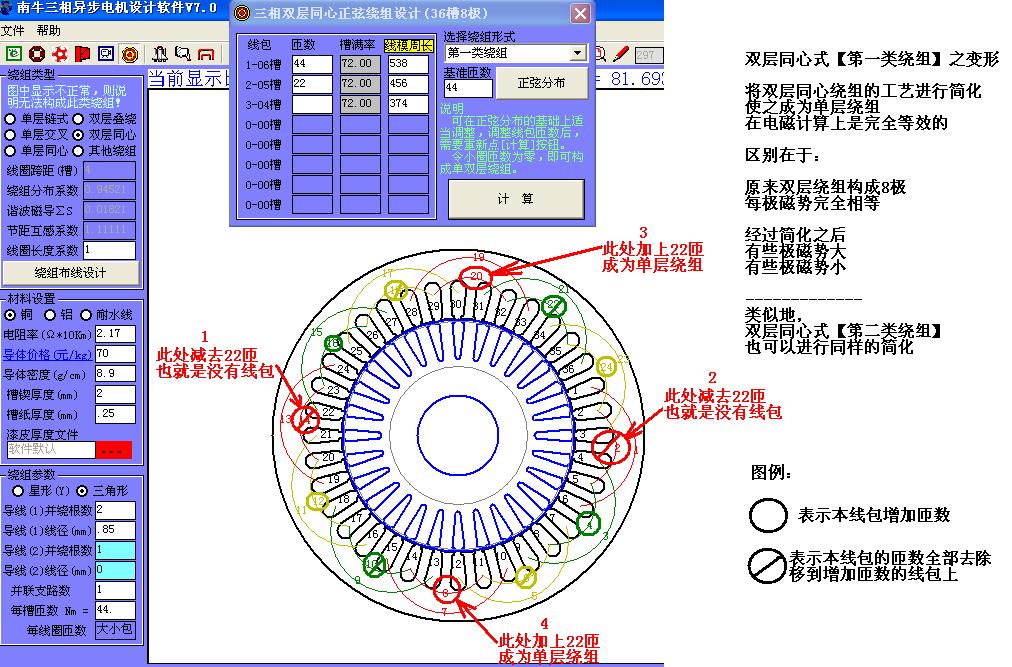

二、双层同心绕组变形成为单层同心绕组
