《单相绕组数据设计》简易版

2010-2-27 12:24:47 来源:南牛公司原创 作者:管理员 点击:10106



供外行人士使用的电机设计工具《单相绕组数据设计V1.0》30天网上试用版下载

本软件是将《南牛单相异步电机设计软件V7.2》的[设计向导]功能进行简化得到,操作极其简单直观,输入数据极少,专供(电机外行+电脑外行)人士设计单相异步电机绕组数据之用。

由于本软件忽略了定子槽形、转子、材料等等许多因素的影响,初始计算的性能指标值仅供类比参考(要准确计算请使用未作简化的软件《南牛单相异步电机设计软件V7.2》),用户可以在第一次试验之后,把测试结果输入软件,软件可以自动调整系数重新设计绕组数据供用户选择。

一般地说,应用此软件设计绕组数据,只要先试样一次再调整一到两次,就可以成功。因为设计初始的绕组数据是根据定子铁芯进行大致估算的,以后再根据测试结果来调整,所以初始设计时性能计算值准不准无所谓;而调整数据是软件基于测试结果自动进行的,用户无需电机设计理论或经验。

本软件试用版本没有功能限制,试用版与正式版的区别如下:
1、试用版每台电脑只能使用30天,正式版没有时间限制,永远可以使用;
2、试用版需要上网并且读取我们网站上的一些数据才能设计,正式版不需要上网也能设计;
3、试用版可以免费从网上下载,正式版需要花钱购买。

软件下载地址:http://www.nanew.net/cn/dxyb-jy72-mf.exe

---------------------------

补充说明:

即使忽略了很多因素,如果定转子没有特别不匹配(应保持{定子齿宽x定子齿数x0.95=转子齿宽x转子齿数},一般等号两边的数值相差不要超过10%,否则不要配套使用),计算误差也不会超过20%,所以初始自动设计结果的准确度有八九成以上,关于这一点每一个用户下载试用后一试便知。

另外,我们研发[简易版]的目的之一,就是要转变人的观念,用软件取代大部分经验,让没经验的新手也能快速上手,让真正的设计师有更多精力进行更具创新意义的结构和散热系统等的设计,而不是在“怎么调整绕组数据”这种极其简单的白痴问题上积累所谓的“经验”耗尽青春,从而真正缩短产品开发周期、提高我国电机产品档次。

请新手谨记:如果有人告诉你“软件没什么用、主要还是靠经验”,要求你在这种极其简单的白痴问题上积累几年“经验”,一般包含两层意思,第一、他说的“软件没什么用”肯定不是指南牛软件,他可能是说除南牛软件之外的其他某些软件;第二、他可能想利用你的不自信而愚弄你,从而可以在你面前卖弄自己的“经验”充老大摆谱。

---------------------------
使用方法:

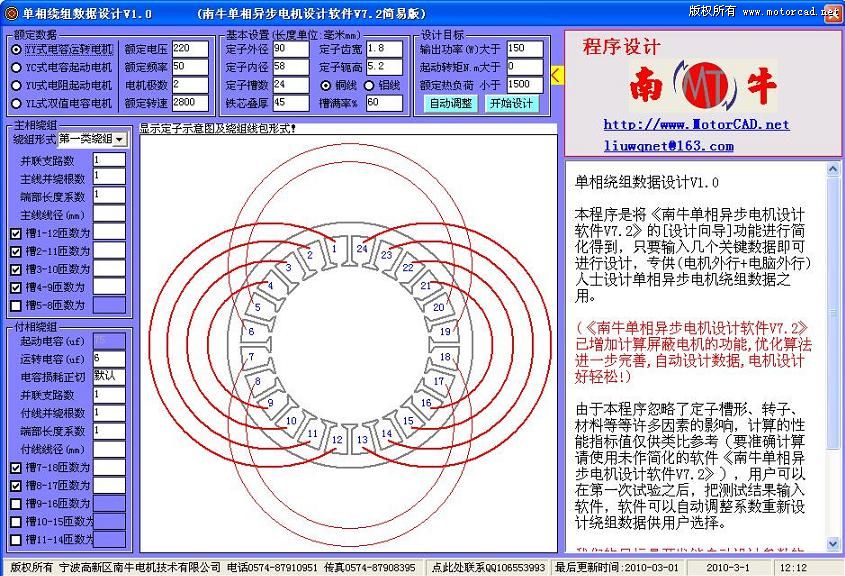

1设计初始数据:填好额定数据、基本尺寸和设计目标,选择合适的绕组形式,然后点[开始设计]按钮,软件就会开始设计绕组数据,等待几分钟,软件会提示用户设计完成,用户就可以从设计结果列表中选择方案来做样机了!注意:此时计算列表中的性能数值可能存在一定的误差,仅供类比参考。

2调整参数:做好样机进行测试,必须测试额定转速下的输出功率、电流和温升,把额定数据、基本尺寸、设计目标和绕组数据输入软件,点[自动调整]按钮,依此按提示输入额定转速下的输出功率、电流和温升,以及温升目标值,软件会根据测试值自动调整系数重新设计绕组数据,设计完成后用户可从设计列表里面选择合适的方案使用。注意:此时计算列表中的性能值已经根据样机的测试值进行了修正,误差比较小了。

3保存方案:本软件为了简化操作,只有一个界面、两个按钮,分别可以执行[设计初始数据]和[调整参数]两个功能,没有其他功能,无法直接保存方案。但可以变通的保存设计方案为图片,方法如下:键盘上按一下[Alt]+[PrtSc]组合键,然后打开操作系统的[开始->程序->附件->画图],再选择[画图]程序中的“编辑->粘贴”,这样,设计方案就可以存为图片在电脑里面保存,或者打印到纸上了。
