无刷电机设计步骤

2009-10-20 15:18:23 来源:南牛公司原创 作者:管理员 点击:9685

无刷电机设计和永磁电机程序类似,思路是先确定目标电机的性能,根据性能求出电阻和转矩常数(电阻和转矩常数确定了,那么电机性能就定下来了);然后依据电阻设计电路参数(主要尺寸和绕组参数),依据转矩常数设计磁路参数(磁钢磁轭气隙等),具体操作步骤:

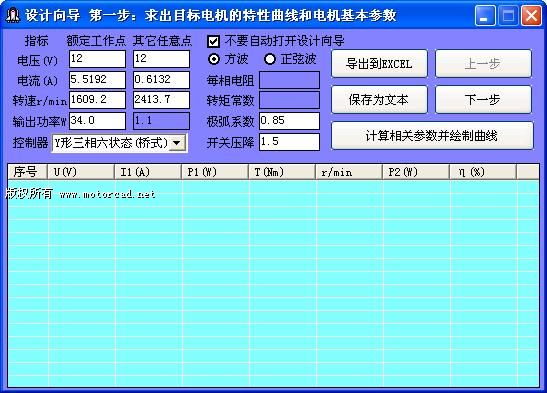

第一步:输入目标电机的额定工作性能和其他任意点的性能,输出电机特性曲线,直观的供用户选择。此步同时求出目标电机的每相电阻和转矩常数;

第二步:按照前一步求出的电阻和转矩常数和用户给定的其他指标限制值,软件自动设计输出电机主要尺寸、槽型尺寸、绕组参数和所需要的励磁性能,及功率、效率、重量、成本等指标,供用户对比优化用户选择;

第三步:根据前一步求出的所需要的励磁和其他性能,设计机座(转子磁轭)、磁钢、气隙,必要时适当调整定子(一般只更改轭部,也就是外径尺寸,这要看冲裁叠片工艺情况);

至此,可以输出电磁计算单、图纸、接线图等等,设计完成!
