9槽8极3相集中绕组计算

2009-10-20 9:59:12 来源:南牛公司原创 作者:管理员 点击:7575

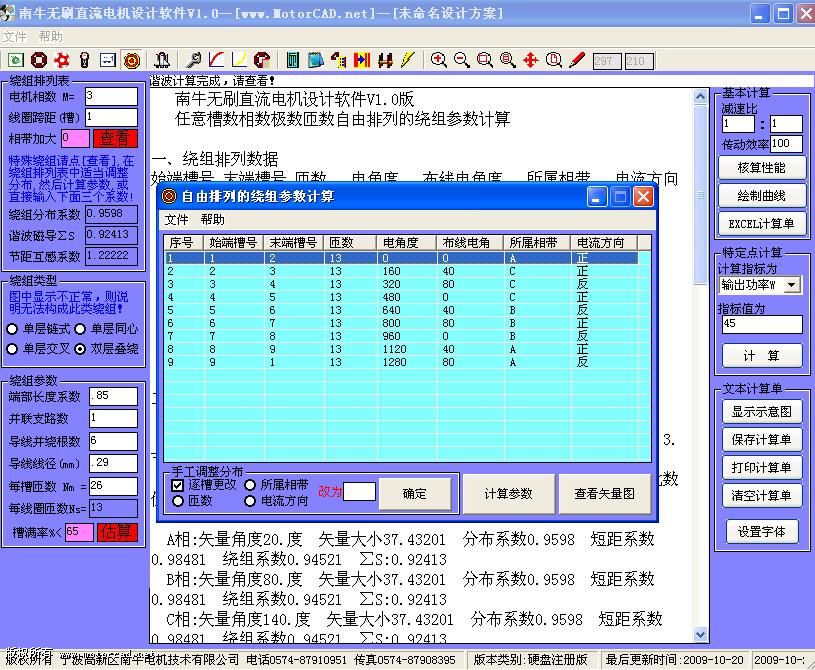

   南牛无刷直流电机设计软件V1.0版
   任意槽数相数极数匝数自由排列的绕组参数计算

一、绕组排列数据
始端槽号 末端槽号 匝数   电角度   布线电角度   所属相带   电流方向
     1.     2.     13.         0.          0.       A       正
     2.     3.     13.       160.         40.       C       正
     3.     4.     13.       320.         80.       C       反
     4.     5.     13.       480.          0.       C       正
     5.     6.     13.       640.         40.       B       反
     6.     7.     13.       800.         80.       B       正
     7.     8.     13.       960.          0.       B       反
     8.     9.     13.      1120.         40.       A       正
     9.     1.     13.      1280.         80.       A       反

二、参数计算
  槽数: 9槽    极数: 8极    相数: 3相
  系数输入: 1.绕组分布系数=0.9598    2.谐波漏磁导∑S=0.92413    3.节距互感系数KB=1.22222
  (注意:谐波漏磁导∑S太大,请调整跨距槽数重新计算,一般应控制此数值小于0.1)

  A相:矢量角度20.度  矢量大小37.43201  分布系数0.9598  短距系数0.98481  绕组系数0.94521  ∑S:0.92413
  B相:矢量角度80.度  矢量大小37.43201  分布系数0.9598  短距系数0.98481  绕组系数0.94521  ∑S:0.92413
  C相:矢量角度140.度  矢量大小37.43201  分布系数0.9598  短距系数0.98481  绕组系数0.94521  ∑S:0.92413
  (注意:每相矢量角度应互差 120度,矢量大小应相等,否则为不对称绕组,需要控制不对称度!可更改匝数.槽相属和方向进行调整。)

三、谐波数据计算表

谐波次数    所属相带    合成相角    分布系数    短距系数    绕组系数    谐波强度%
      1.          A         -40.      0.1774       0.342      0.0607     25.6711
      1.          B          20.      0.1774       0.342      0.0607     25.6711
      1.          C          80.      0.1774       0.342      0.0607     25.6711

      2.          A         100.      0.2176      0.6428      0.1398     29.5912
      2.          B          40.      0.2176      0.6428      0.1398     29.5912
      2.          C         -20.      0.2176      0.6428      0.1398     29.5912

      4.          A          20.      0.9598      0.9848      0.9452        100.
      4.          B          80.      0.9598      0.9848      0.9452        100.
      4.          C         140.      0.9598      0.9848      0.9452        100.

      5.          A         -20.      0.9598      0.9848      0.9452         80.
      5.          B         -80.      0.9598      0.9848      0.9452         80.
      5.          C         220.      0.9598      0.9848      0.9452         80.

      7.          A         260.      0.2176      0.6428      0.1398      8.4546
      7.          B         -40.      0.2176      0.6428      0.1398      8.4546
      7.          C          20.      0.2176      0.6428      0.1398      8.4546

      8.          A          40.      0.1774       0.342      0.0607      3.2089
      8.          B         -20.      0.1774       0.342      0.0607      3.2089
      8.          C         -80.      0.1774       0.342      0.0607      3.2089

后面的谐波与此列表周期性重复,可与谐波分布矢量图对照观察!
(说明:分数槽绕组的主波为占100%的次数)
